Метаком MK1-RF-EM

Описание Метаком MK1-RF-EM

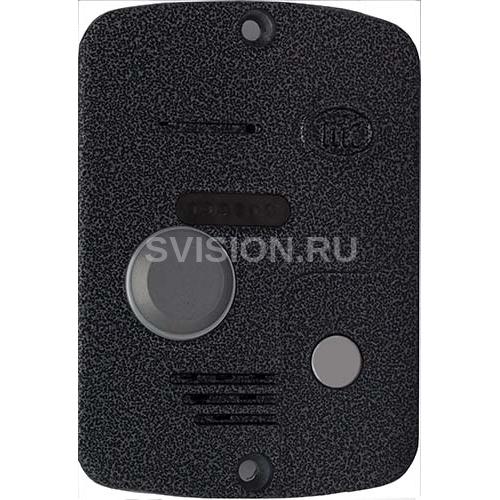

Блок вызова MK1-RF-EM

В качестве оконечных устройств, устанавливаемых у абонентов, рекомендуются трубки квартирные переговорные типа ТКП-01, ТКП-05М,ТКП-06М, ТКП-10М, ТКП-12М или другие, предназначенные для домофонов с координатной системой адресации производства МЕТАКОМ.

Блок вызова обеспечивает подачу сигнала вызова на оконечное устройство у абонента, дуплексную связь посетителя с абонентом, дистанционное открывание замка. Замок также может быть открыт с помощью кнопки ВЫХОД, устанавливаемой у входной двери внутри помещения. Блок вызова имеет считыватель бесконтактных (EM-Marin 125 кГц) RFID-ключей.

Выходной каскад с мощным транзистором предназначен для непосредственного управления обмоткой электромеханического или электромагнитного замка без применения какой-либо дополнительной платы управления или размагничивания. Блок вызова имеет вандалозащищенную конструкцию и может устанавливаться как на улице, так и внутри помещения. Питание блока вызова и замка может осуществляться от блока питания МЕТАКОМ БП-2У.

Отличительные особенности:

• Непосредственный вызов абонента;
• Запись ключей общим списком;
• Возможность удаления всех записанных ключей из памяти;
• Возможность работы в составе многоабонентной координатной домофонной системы на общее абонентское устройство с коммутацией линии от многоабонентного домофона;
• Гальваническая развязка с многоабонентным координатным домофоном;
• Вход в режим программирования и записи ключей путём замыкания перемычки на задней стороне блока вызова;
• Возможность работы с электромагнитным или электромеханическим замком (устанавливается программно);
• Звуковой контроль нажатия кнопок;
• Раздельная регулировка чувствительности микрофона и громкости динамика;

Комплект поставки

1. Блок вызова - 1шт.
2. Рамка - 1шт.
3. Винт M5x25 - 2шт.
4. Гайка M5 - 2шт.
5. Паспорт - 1шт.
6. Коробка упаковочная - 1шт.

Технические характеристики Метаком MK1-RF-EM

• Максимальное сопротивление линии связи, Ом: 30
• Ёмкость памяти ключей: 20
• Поддерживаемые протоколы ключей: EM-Marin 125кГц
• Количество вызывных сигналов, подаваемых на ТКП: 8
• Управление замком (нормально замкнутый на общий провод, либо нормально разомкнутый*): Мощный ключевой транзистор
• Длительность открывания замка: 1…30 сек* (шаг установки — 1 сек)
• Длительность разговора, сек.: 90
• Напряжение питания, В: 15…18 постоянного тока
• Потребляемый ток, А, не более: - Дежурный режим: 0,14 - Вызов абонента: 0,29
• Диапазон рабочих температур: -30…+40°C
• Относительная влажность воздуха (при 35°C): 95%
• Габаритные размеры вызывной панели, мм: 125 x 90 x 25
• Масса без крепежа, кг, не более: - Блок вызова MK1: 0,30

* - программируемый парамет
