Метаком COM-Net2018 Версия 2

Описание Метаком COM-Net2018 Версия 2

Коммутатор сетевой METAKOM COM-Net2018 версия 2

Коммутатор сетевой МЕТАКОМ COM-Net2018 версия2 (далее сетевой коммутатор) предназначены для коммутации абонентских линий в домофонных системах на базе блока вызова МЕТАКОМ МК2018 для организации системы «калитка-подъезд» и рассчитаны на подключение к координатным коммутаторам МЕТАКОМ COM-100UN, COM-25UN или аналогичного. МЕТАКОМ COM-Net2018 версия2 позволяет подключить до 4 сетевых блоков вызова МК2018 (или других совместимых производства МЕТАКОМ).

Принцип работы

Для установления связи с абонентом блок вызова установленный на калитке по линии АK ВK (см. структурную схему на рис.2) передает в сетевой коммутатор номер вызываемого абонента. Сетевой коммутатор, осуществляет связь с соответствующим абонентом через координатный коммутатор и подключает к аудио линии калиточного блока вызова абонентскую трубку.

Подключение сетевого коммутатора

Выходы блоков вызова МК2018 установленные на калитке подключаются к соответствующим входам сетевого коммутатора т. е. АN ВN блока вызова к АK ВK коммутатора. Все калиточные блоки вызова подключаются параллельно к линии АВ. Аудио линия калиточных блоков вызова подключается к соответствующему входу сетевого коммутатора LK1...LK4. Для работы с сетевым коммутатором калиточный блок вызова должен быть настроен как «Master-калитка».

К выводам GND, LO, AO, BO подключается подъездный координатный коммутатор. Сетевой коммутатор поддерживает возможность наращивания до 31 подъездного коммутатора (при этом количество обслуживаемых абонентов не может превышать 2000).

К выводам GND, LP, AP, BP подключается подъездный блок вызова МК2018. Для работы с сетевым коммутатором подъездный блок вызова должен быть настроен как «Master-подъезд».

Выход DV используется для подключения совместимого видеокоммутатора (MKV-CVC, более подробная информация в паспорте на видеокоммутатор).

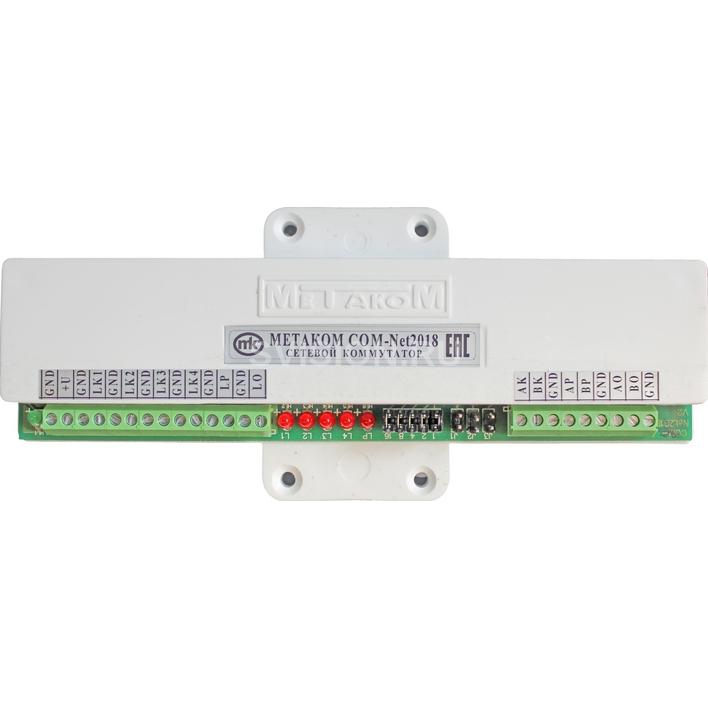

Схема подключения представлена на Рис 2. Обозначение выходов сетевого коммутатора приведено на рис 1.

Комплект поставки

1. Коммутатор сетевой МЕТАКОМ COM-Net2018 версия 2 1 шт.
2. Паспорт 1 шт.
3. Крепеж 1 комплект
4. Индивидуальная упаковка 1 шт.

Технические характеристики Метаком COM-Net2018 Версия 2

• Модель: COM-Net2018 версия 2
• Тип: Коммутатор сетевой
• Назначение: для коммутации абонентских линий в домофонных системах на базе блока вызова МЕТАКОМ МК2018 для организации системы «калитка-подъезд»
• Совместимые коммутаторы: МЕТАКОМ COM-100UN, COM-25UN
• Колличество вызывных панелей: 4
