Метаком COM-220U

Описание Метаком COM-220U

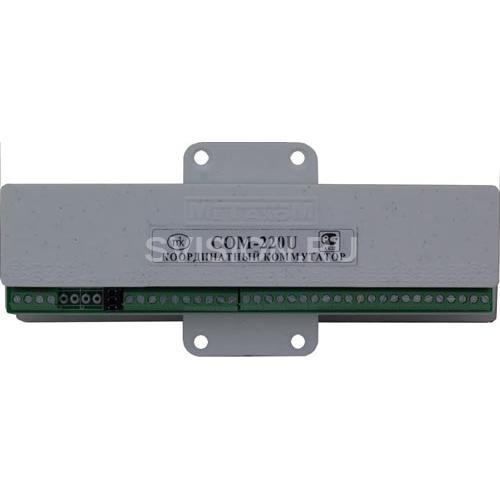

Коммутатор координатный COM-220U

Коммутатор координатный COM-220U предназначен для коммутации абонентских линий в домофонных системах на базе вызывных панелей МЕТАКОМ и рассчитан на подключение до 220-ти абонентов.

Принцип работы

Для установления связи с абонентом вызывная панель по линии DTx (см. структурную схему на рис.1) передает в коммутатор номер вызываемого абонента. Коммутатор, в соответствии с номером абонента, включает один из 8 (16-и или 22-х) ключей шины «Десятков» и один из 10-и ключей шины «Единиц», обеспечивая тем самым подключение к разговорной линии домофона требуемой абонентской трубки.

Подключение вызывных панелей

Выходы вызывной панели подключается к соответствующим входам коммутатора т. е. +12V вызывной панели к +12V коммутатора, GND панели - GND коммутатора, LINE панели - LN1 коммутатора, DATA панели - DT1 коммутатора.

При использовании вызывных панелей которые допускают наращивание коммутаторов (см. паспорт вызывной панели) для увеличения количества обслуживаемых абонентов, необходимо установить перемычки J1, J2, J3 в соответствии адресом коммутатора в в сети. Адрес коммутатора рассчитывается по формуле: A = J1*1+J2*2+J3*4, где JN=1 если соответствующая перемычка замкнута и JN=0 если разомкнута.

Если вызывная панель не допускает наращивания коммутаторов или устанавливается только один коммутатор, тогда перемычки необходимо разомкнуть (снять перемычку).

Коммутаторы с индексом “D” рассчитаны на подключение двух вызывных панелей (см. рис. 2). При установке соединения коммутатор выбирает разговорную линию (LN1 или LN2) той вызывной панели, от которой был принят номер абонента.

Подключение двух вызывных панелей.

Комплект поставки

1. Коммутатор МЕТАКОМ - 1 шт.
2. Паспорт - 1 шт.
3. Крепеж - 1 комплект
4. Индивидуальная упаковка - 1 шт.

Технические характеристики Метаком COM-220U

• Модель: СОМ-220U
• Тип: Коммутатор координатный
• Назначение: предназначен для коммутации абонентских линий в домофонных системах на базе вызывных панелей МЕТАКОМ
• Колличество вызывных панелей: 1
• Колличество абонентов: 220
