Mean Well RS-25-15

Описание Mean Well RS-25-15

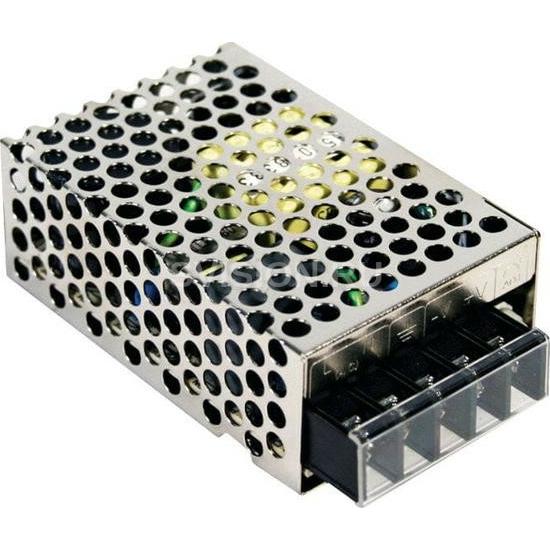

Mean Well RS-25-15 - импульсный блок питания встраиваемый 25Вт 15В 1,7A.

AC-DC сетевой преобразователь

Особенности модели:

• Входное напряжение AC 88...264 В
• Входное напряжение DC 125...373 В
• Выходная мощность 25 Вт
• Выходное напряжение 15 В
• Выходной ток до 1.7 А
• Тип стабилизации: по напряжению
• Конструктивное исполнение: в кожухе
• Защита от короткого замыкания, перегрузки, перенапряжения
• Напряжение изоляции вход-выход 3 кВ
• Напряжение изоляции вход-земля 1.5 кВ
• Напряжение изоляции выход-земля 500 В
• КПД 82 %
• Шум 120 мВ
• Размер 79 x 51 x 28 мм
• Рабочая температура -20...70 °C
• Температура хранения -40...85 °C

Технические характеристики Mean Well RS-25-15

Выход: Напряжение постоянного тока 15V Номинальный ток 1.7A Диапазон тока 0-1.7A Номинальная мощность 25.5W Уровень шума на выходе 120mVp-p Диапазон регулировки напряжения 13.5-16.5V Допустимое отклонение напряжения ±1.0% Нестабильность выходного напряжения по сети ±0.5% Нестабильность по нагрузке ±0.5% Время установки, время нарастания 1800ms, 23ms/230VAC 4000ms, 30ms/115VAC at full load Время удержания 80ms/230VAC 14ms/115VAC at full load



Вход: Диапазон входных напряжений 88 - 264VAC 125 - 373VDC (Withstand 300VAC surge for 5sec. Without damage) Диапазон частот 47 - 63Hz КПД 83.5% Переменный ток 0.7A/115VAC 0.4A/230VAC Выдерживаемое напряжение l/P-0/P:3KVAC l/P-FG:1.5KVAC O/P-FG:0.5KVAC Пусковой ток COLD START 30A/230VAC



Защита: Защита от перенапряжения 17.25-20.25V / Protection type: Shut off o/p voltage, clamping by zener diode Защита от перегрузки 110 - 180% rated output power / Protection type: Hiccup mode, recovers automatically after fault condition is removed



Условия окр. среды: Диапазон рабочих температур -20 - +70°C Рабочая влажность 20 - 90% RH non-condensing Температурный коэффициент ±0.03%/°C (0 - 50°C) Вибрация 10 - 500Hz, 5G 10min./1 cycle, period for 60min. each along X, Y, Z axes Температурно-влажностный режим хранения -40 - +85°C ,10- 95% RH



Безопасность и ЭМП: Стандарты безопасности UL60950-1, TUV EN60950-1 approved Сопротивление изоляции l/P-O/P, l/P-FG, O/P-FG:100M Ohms/500VDC/25°C/70% RH Электромагнитная совместимость Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3 Электромагнитная помехоустойчивость Compliance to EN61000-4-2,3,4,5,6,8,11, light industry level, criteria A



Прочее: MTBF (Средняя наработка на отказ) 309.7Khrs min. MIL-HDBK-217F (25°C) Габаритные размеры 78*51 *28mm (L*W*H) Упаковка 0.2Kg; 60pcs/13Kg/0.46CUFT
