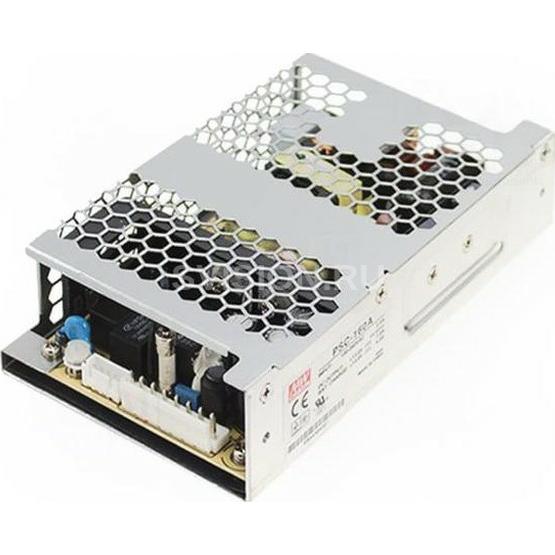

Mean Well PSC-160A-C

Описание Mean Well PSC-160A-C

Mean Well PSC-160A-C - AC-DC источник питания для низковольтных UPS систем; выходная мощность 160 Вт, 2 канала по 13.8 В, ток 7,6/4 А, входное напряжение 90-264 В АС, ККМ, -20С...+70С, в кожухе

Источники питания серий PSC-35/60/100/160 представляют преобразователи из напряжения переменного тока (AC) в напряжение постоянного тока (DC) малой мощности открытого типа, или закрывающиеся специальным металлическим кожухом. Отличительной особенностью PSC-35/60/100/160 является функция бесперебойного питания постоянного тока (DC UPS). Источники питания PSC-35/60/100/160 имеют встроенное зарядное устройство для аккумуляторной батареи, и питают нагрузку от электросети, а при ее отключении - от внешнего аккумулятора.

Выходное напряжение оптимизировано для использования с аккумуляторными батареями - 12 (13.8В для заряда АКБ) и 24В (27.6В для АКБ), номинальная мощность блоков питания в зависимости от серии - 35, 60, 100, 160Вт. У блоков питания серий PSC-35/60/100/160 широкий диапазон входного напряжения 90-264В переменного тока, компактный размер, в них встроены все основные виды защиты, включая защиту от переполюсовки при подключении АКБ и защиту от глубокого разряда батареи, есть релейные контакты для сигнализации AC OK и низкого заряда АКБ. Охлаждение осуществляется за счет естественной конвекции воздуха.

Блоки питания серий PSC-35/60/100/160 могут использоваться как встраиваемый источник питания в малогабаритные устройства систем безопасности, аварийного освещения, громкоговорящего оповещения, систем бесперебойного питания, мониторинга, промышленной автоматизации и в других применениях.

Технические характеристики Mean Well PSC-160A-C

Выход: Напряжение постоянного тока 13.8V Номинальная мощность 160W Уровень шума на выходе 150mVp-p Диапазон регулировки напряжения 12 ~ 15V Допустимое отклонение напряжения ±2.0% Нестабильность выходного напряжения по сети ±1.0% Нестабильность по нагрузке ±2.0% Время установки, время нарастания 2000ms, 30ms/230VAC 2000ms, 30ms/115VAC at full load Время удержания 40ms/230VAC 40ms/115VAC at full load



Вход: Диапазон входных напряжений 90 ~ 264VAC 127 ~ 370VDC Диапазон частот 47 ~ 63Hz КПД 88% Переменный ток 2.5A/115VAC 1.5A/230VAC Выдерживаемое напряжение l/P-0/P:3KVAC l/P-FG:1.5KVAC O/P-FG:0.5KVAC Пусковой ток COLD START 35A/115VAC 70A/230VAC



Защита: Защита от перенапряжения CH1:14.49 ~ 18.63V / Protection type: Shut down o/p voltage, re-power on to recover Защита от перегрузки 105 ~ 150% rated output power / Protection type: Hiccup mode, recovers automatically after fault condition is removed



Условия окр. среды: Диапазон рабочих температур -20 ~ +70°C Рабочая влажность 20 - 90% RH non-condensing Температурный коэффициент ±0.04%/°C (0 - 50°C) Вибрация 10 - 500Hz, 2G 10min./1 cycle, period for 60min. each along X, Y, Z axes Температурно-влажностный режим хранения -20 - +85°C ,10- 95% RH



Безопасность и ЭМП: Стандарты безопасности UL60950-1, TUV EN60950-1 approved Сопротивление изоляции l/P-O/P, l/P-FG, O/P-FG:100M Ohms/500VDC/25°C/70% RH Электромагнитная совместимость Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3 Электромагнитная помехоустойчивость Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), heavy industry level, criteria A



Прочее: MTBF (Средняя наработка на отказ) 257K hrs min. MIL-HDBK-217F (25°C) Габаритные размеры 155.4*85*37mm (L*W*H) Упаковка PCB:0.35Kg;42pcs/15.7Kg/1.22CUFT ; Enclosed type: 0.45Kg;32pcs/15.4Kg/0.94CUFT
