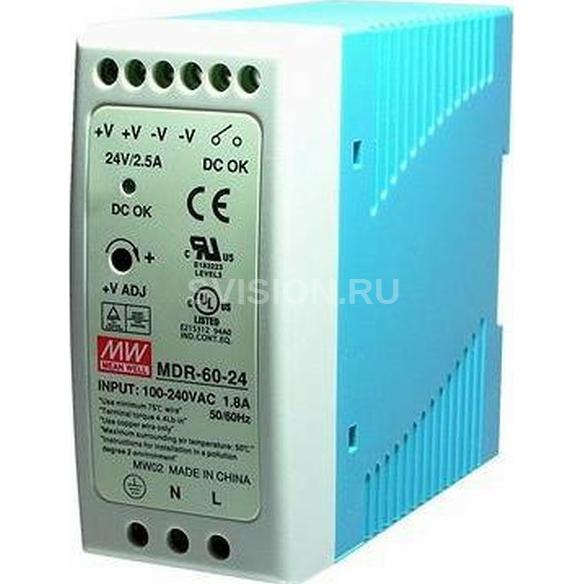

Mean Well MDR-60-24

Описание Mean Well MDR-60-24

Mean Well MDR-60-24 - источник питания 24В с универсальным входом от 85 до 264 В AC, мощность 60Вт / 2,5А, монтаж на DIN-рейку.

MDR-60-24 - AC/DC преобразователь мощностью 60 Вт, корпус: для монтажа на DIN-рейку, производства компании MW серии MDR-60.

Особенности модели:

• Мощность: 60 Вт
• Количество выходов: 1
• Канал 1: Uвых=24 В, Iвых=0...2.5 А;
• Механическая подстройка выходного напряжения: +25% / -0%
• КПД: 88 %
• Уровень пульсаций (размах): 150 мВ
• Электрическая прочность изоляции: вход-выход 3000 В AC, вход-земля 1500 В AC, выход-земля 500 В AC
• 1 фазное подключение
• Входное напряжение AC: 85...264 В (Номинальное: 230 В)
• Входное напряжение DC: 120...370 В
• Комплекс защит от: короткого замыкания, перегрузки, перенапряжения
• Примечания: Низкое энергопотребление (менее 0,75 Вт) при работе без нагрузки
• Габариты: 40 x 90 x 100 мм
• Корпус: для монтажа на DIN-рейку
• Диапазоны температур работы: -20...70 °C, хранения: -40...85 °C

Технические характеристики Mean Well MDR-60-24

Выход: Напряжение постоянного тока 24V Номинальный ток 2.5A Диапазон тока 0-2.5A Номинальная мощность 60W Уровень шума на выходе 150mVp-p Диапазон регулировки напряжения 24-30V Допустимое отклонение напряжения ±1.0% Нестабильность выходного напряжения по сети ±1.0% Нестабильность по нагрузке ±1.0% Время установки, время нарастания 500ms, 30ms/230VAC 500ms, 30ms/115VAC at full load Время удержания 50ms/230VAC 20ms/115VAC at full load



Вход: Диапазон входных напряжений 85 ~ 264VAC 120-370VDC Диапазон частот 47 ~ 63Hz КПД 88% Переменный ток 1.8A/115VAC 1A/230VAC Выдерживаемое напряжение l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC Пусковой ток COLD START 30A/115VAC 60A/230VAC



Защита: Защита от перенапряжения 31.2 -36V / Protection type: Shut down o/p voltage, re-power on to recover Защита от перегрузки 105- 150% rated output power / Protection type: Constant current limiting, recovers automatically after fault condition is removed



Условия окр. среды: Диапазон рабочих температур -20 ~ +70°C Рабочая влажность 20 ~ 90% RH non-condensing Температурный коэффициент ±0.03%/°C (0 ~ 50°C) Вибрация Component: 10 - 500Hz, 2G 10min./1 cycle, period for60min. each along X, Y, Zaxes; Mounting : Температурно-влажностный режим хранения -40 ~ +85°C, 10 ~ 95% RH



Безопасность и ЭМП: Стандарты безопасности UL508, UL60950-1, TUV EN60950-1 .Class I, Div. 2 Group A, B, C, D Hazardous Locations T4 approved Сопротивление изоляции l/P-O/P, l/P-FG, O/P-FG:>100M Ohms/500VDC/25°C/70% RH Электромагнитная совместимость Compliance to EN55011, EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3 Электромагнитная помехоустойчивость Compliance to EN61000-4-2, 3,4, 5, 6, 8,11, EN55024, EN61000-6-2, EN61204-3, heavy industry level, criteria A



Прочее: MTBF (Средняя наработка на отказ) 299.2K hrs min. MIL-HDBK-217F (25°C) Габаритные размеры 40*90*100mm (W*H*D) Упаковка 0.33Kg; 42pcs/14.8Kg/0.82CUFT
