Mean Well MDR-40-24

Описание Mean Well MDR-40-24

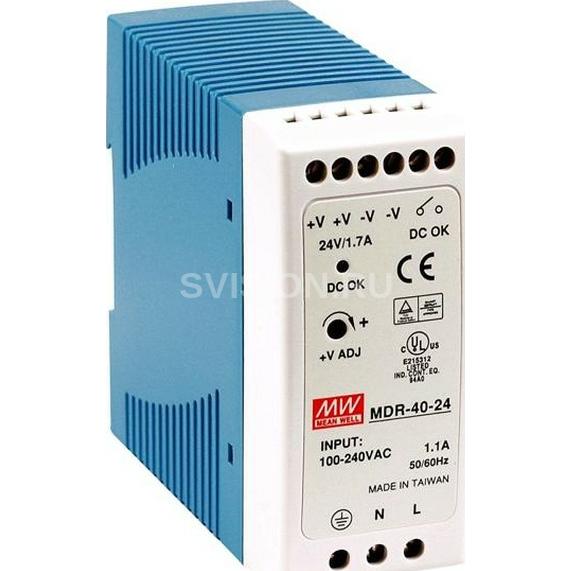

Mean Well MDR-40-24 - блок питания 24В 1.7А 40Вт

Особенности модели:

• AC-DC сетевой преобразователь
• Входное напряжение AC 85...264 В
• Входное напряжение DC 120...370 В
• Выходная мощность 40 Вт
• Выходное напряжение 24 В
• Выходной ток до 1.7 А
• Тип стабилизации: по напряжению
• Конструктивное исполнение: на DIN рейку
• Защита от короткого замыкания, перегрузки, перенапряжения
• Напряжение изоляции вход-выход 3 кВ
• КПД 88 %
• Шум 150 мВ
• Размер 40 x 90 x 100 мм
• Рабочая температура -20...70 °C
• Температура хранения -40...85 °C

Технические характеристики Mean Well MDR-40-24

Выход: Напряжение постоянного тока 24V Номинальный ток 1.7A Диапазон тока 0 ~ 1.7A Номинальная мощность 40.8W Уровень шума на выходе 150mVp-p Диапазон регулировки напряжения 24 ~ 30V Допустимое отклонение напряжения ±1.0% Нестабильность выходного напряжения по сети ±1.0% Нестабильность по нагрузке ±1.0% Время установки, время нарастания 500ms, 30ms/230VAC 500ms, 30ms/115VAC at full load Время удержания 50ms/230VAC 20ms/115VAC at full load



Вход: Диапазон входных напряжений 85 ~ 264VAC 120-370VDC Диапазон частот 47 ~ 63Hz КПД 88% Переменный ток 1.1A/115 VAC 0.7A/230VAC Выдерживаемое напряжение l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC Пусковой ток COLD START 30A/115VAC 60A/230VAC



Защита: Защита от перенапряжения 31.2 ~ 36V / Protection type: Shut down o/p voltage, re-power on to recover Защита от перегрузки 105 -150% rated output power / Protection type: Constant current limiting, recovers automatically after fault condition is removed



Условия окр. среды: Диапазон рабочих температур -20 ~ +70°C Рабочая влажность 20 ~ 90% RH non-condensing Температурный коэффициент ±0.03%/°C (0 ~ 50°C) Вибрация Component: 10 ~ 500Hz, 2G 10min./1 cycle, period for 60min. each along X, Y, Z axes ; Mounting : Температурно-влажностный режим хранения -40 ~ +85°C, 10 ~ 95% RH



Безопасность и ЭМП: Стандарты безопасности UL508, UL60950-1, TUV EN60950-1 .Class I, Div. 2 Group A, B, C, D Hazardous Locations T4 approved Сопротивление изоляции l/P-O/P, l/P-FG, O/P-FG:>100M Ohms/500VDC/25°C/70% RH Электромагнитная совместимость Compliance to EN55011, EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3 Электромагнитная помехоустойчивость Compliance to EN61000-4-2, 3,4, 5,6,8,11, EN55024, EN61000-6-2, EN61204-3, heavy industry level, criteria A



Прочее: MTBF (Средняя наработка на отказ) 301.7K hrs min. MIL-HDBK-217F (25°C) Габаритные размеры 40*90*100mm (W*H*D) Упаковка 0.3Kg; 42pcs/13.6Kg/0.82CUFT
