Магнито-контакт СМК-14

Описание Магнито-контакт СМК-14

Извещатель охранный точечный магнитоконтактный ИО 102-54 (СМК-14, СМК-16) (далее извещатель) предназначен для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей извещения о тревоге на пульт централизованного наблюдения, прибор приёмно-контрольный или концентратор размыканием шлейфа сигнализации контактами встроенного геркона.

Извещатель предназначен для открытой установки на поверхности охраняемой конструкции.

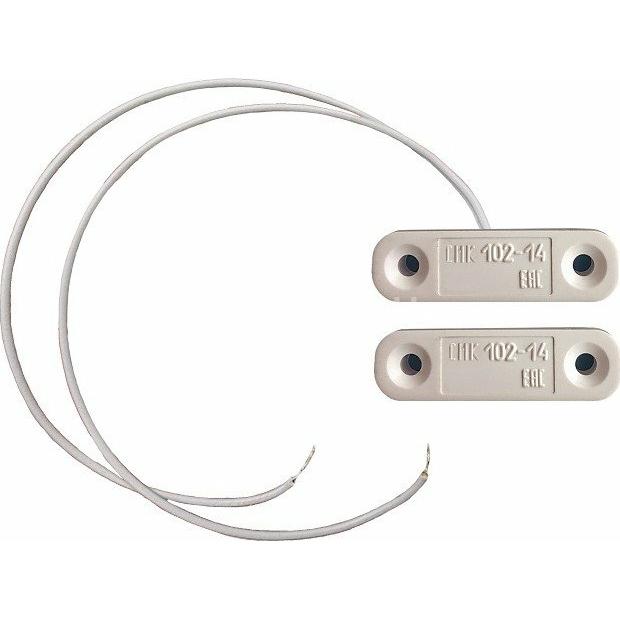

Извещатель конструктивно состоят из двух блоков: исполнительного (магнитоуправляемого датчика) и задающего (управляющего магнита), заключенных в пластиковые корпуса по форме близкой к прямоугольной.

Из магнитоуправляемого датчика выведены два многожильных провода длиной 0,2* м для подключения извещателя в ШС. Полярность подключения извещателей к ШС значения не имеет. (* По заказу потребителя извещатели изготавливаются с любой длиной вывода датчика).

Комплект поставки

В комплект поставки извещателя входят: - датчик магнитоуправляемый – 1 шт. - управляющий магнит – 1 шт. - паспорт – 1 шт на одну транспортную упаковку.

Технические характеристики Магнито-контакт СМК-14

• Тип контактов: НЗ
• Расстояние между магнитом и герконом, мм:   - при размыкании контактов, более: 45   - при замыкании контактов, менее: 15
• Максимально допустимые токи и напряжения:   - максимальное коммутируемое напряжение, В: 72   - максимальный коммутируемый ток, мА: 500
• Степень защиты: IP44
• Диапазон рабочих температур, °С: -50…+50
• Габаритные размеры, мм:   - корпус геркона: 35х10х10.5   - корпус магнита: 35х10х10.5
• Масса, не более, кг: 0.010

Габаритные, установочные и присоединительные размеры
