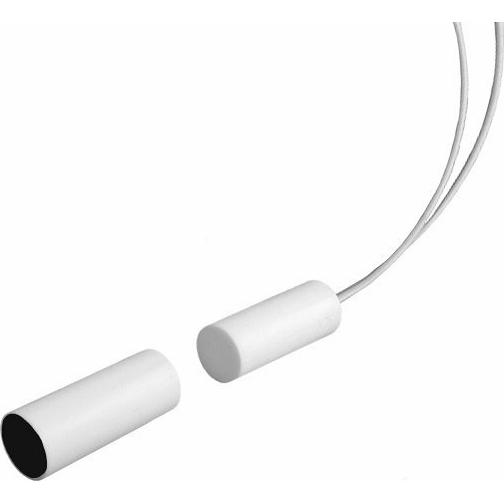

Магнито-контакт СМК-11 усиленный

Описание Магнито-контакт СМК-11 усиленный

Сигнализатор магнитоконтактный СМК-11 предназначен для применения в системах автоматики различных устройств, в технике бытового, коммерческого, медицинского, научного и промышленного назначений с выдачей сигнала, путем размыкания сухого контакта геркона, а так же в системах охранной или охранно-пожарной сигнализаций с целью блокировки элементов конструкций из немагнитопроводных материалов.

Отличительная особенность - после установки сигнализатора, отсутствуют выступающие поверхности, т.к. он монтируется вровень с контролируемой поверхностью (заподлицо). Также вы можете скрыть место его установки, для этого необходимо установить задающий и исполнительный блоки таким образом, чтобы они были утоплены в контролируемую конструкцию на 0.5 – 1 мм, после чего торцевые поверхности блоков зашпаклевываются и закрашиваются под цвет конструкции.

Тип применяемого геркона Обозначение исполнения Расстояние срабатывания/отпускания нанемагнитопроводящем основании, мм Нормально разомкнутый (NO) СМК-11 10/13 СМК-11 усиленный 14/17 Нормально замкнутый (NC) СМК-11 исп.1 8/10 СМК-11 исп.1 усиленный 12/15 Переключающий (NO/NC) СМК-11 исп.2 10/13 СМК-11 исп.2 усиленный 14/17



Монтаж сигнализатора

Допуск соосности установки геркона и магнита сигнализатора не должен превышать ±2 мм.

Монтаж сигнализатора производится в предварительно просверленные отверстиях.

Техническое обслуживание

В процессе эксплуатации сигнализатор следует осматривать не реже одного раза в квартал. При осмотре следует обращать внимание на:

• отсутствие механических повреждений корпуса;
• исправность электрической изоляции;
• надёжность крепления геркона и магнита;
• надёжность соединения геркона с линией блокировки.

Подключать провода, а также устранять неисправности в линии блокировки допускается только в обесточенном состоянии.

Комплект поставки

В комплект поставки сигнализатора входят:

• Датчик магнитоуправляемый - 1 шт
• Элемент задающий - 1 шт
• Паспорт - 1 шт. на 1 транспортную тару

Технические характеристики Магнито-контакт СМК-11 усиленный

• Тип контактов: НЗ
• Расстояние между магнитом и герконом, мм:   - при размыкании контактов, более: 14   - при замыкании контактов, менее: 17
• Максимально допустимые токи и напряжения:   - максимальное коммутируемое напряжение, В: 72   - максимальный коммутируемый ток, мА: 0.25
• Степень защиты: IP66/IP68
• Диапазон рабочих температур, °С: -60…+60
• Габаритные размеры, мм:   - корпус геркона: 7.9х20   - корпус магнита: 7.9х20
• Масса, не более, кг: 0.01
