Магнито-контакт К-409

Описание Магнито-контакт К-409

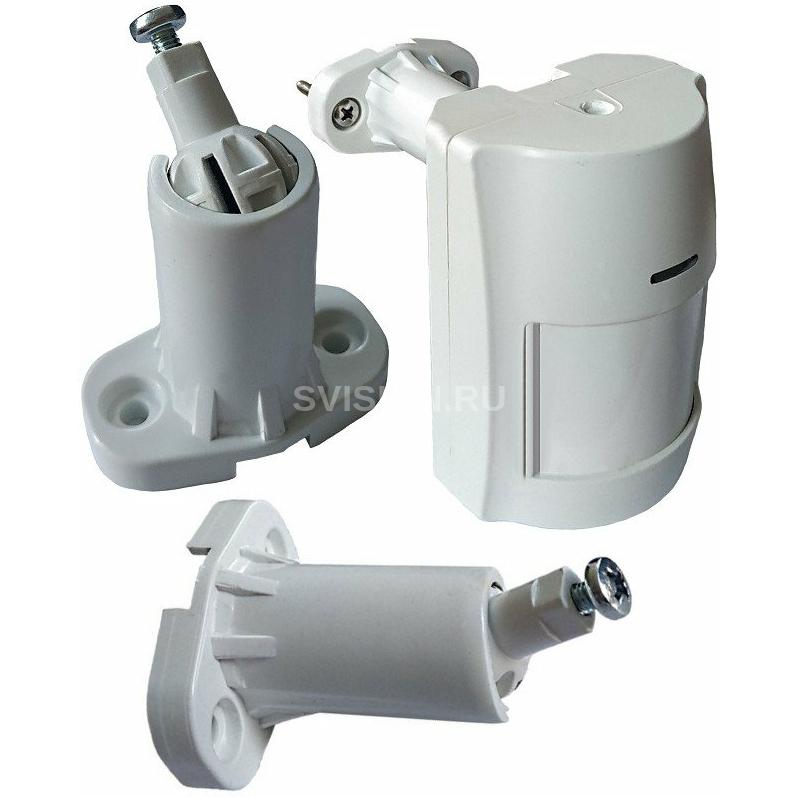

Кронштейн К-409 предназначен для крепления инфракрасного оптико-электронного извещателя ИО 409-20 «АЯКС» к поверхности. Кронштейн обеспечивает поворот извещателя в горизонтальной плоскости на 120° вертикальной плоскости на 90°.

Монтаж кронштейна

1. Закрепить кронштейн К-409 на поверхности в предварительно подготовленные отверстия (крепеж в комплект не входит)
2. Снять крышку с извещателя и ослабить винт крепления платы к основанию
3. Сдвинуть плату вверх или вниз до появления метки под крепежное отверстие. Просверлить отверстие под винт М4.
4. Выкрутить винт М4 из шарнира кронштейна. Установить извещатель на кронштейн и винтом М4 рис.2
5. Установить плату на прежнее место и зафиксировать винтом. Установить крышку на извещатель.

Технические характеристики Магнито-контакт К-409

• Модель: К-409
• Тип: Кронштейн
• Назначение: ля крепления инфракрасного оптико-электронного извещателя к поверхности
• Совместимость: ИО 409-20 «АЯКС»
• Дополнительно: обеспечивает поворот извещателя в горизонтальной плоскости на 120° вертикальной плоскости на 90°
• Материал: пластик
• Температура эксплуатации: от -60 до +80°С
• Масса: не более 20 гр.
• Срок службы: не менее 8 лет
• Производитель: Магнито-контакт
