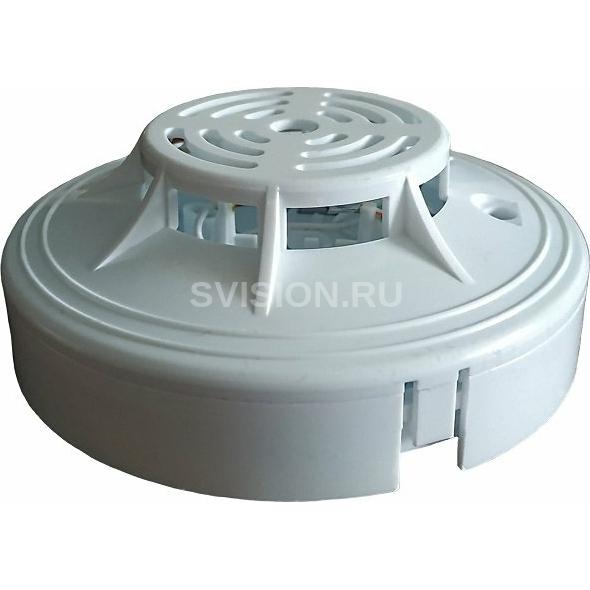

Магнито-контакт ИП 101-5-А3

Описание Магнито-контакт ИП 101-5-А3

Магнито-контакт ИП 101-5-А3 - извещатель пожарный тепловой максимальный с индикатором, 2-х проводной, температура срабатывания 64...76°С

Извещатели пожарные тепловые ИП 101-5-А1, ИП 101-5-А3, ИП 101-5-В предназначены для обнаружения пожара,сопровождающегося повышением температуры в закрытых помещениях различных зданий и сооружений.

Извещатели предназначены для непрерывной круглосуточной работы в системах пожарной и охранно-пожарной сигнализаций. Извещатели питаются от шлейфов ППК. Подключение извещателей в шлейф осуществляется в соответствии со схемой рис.1. Извещатели выдают сигнал Пожар и Внимание в шлейфы ППК путём изменения тока потребления. Конкретные значения тока потребления устанавливаются резистором Rд для конкретного типа ППК в соответствии со схемой рис.1.

Извещатели ИП101-5 имеют следующую индикацию режимов работы: - Дежурный режим извещателя индицируется одиночными миганиями красного светодиода с периодом следования 8-10 с, - Режим «ПОЖАР» одиночными миганиями красного светодиода с периодом следования 4-5 с (п.4.2.5.1 гост 53325-2012).

Извещатели ИП 101-5-А1, ИП 101-5-А3, ИП 101-5-В сохраняют состояние режима передачи сигнала «ПОЖАР» после снижения температуры окружающей среды. Возврат в исходное состояние осуществляется кратковременным отключением напряжения питания шлейфа.

Схема подключения ИП 101-5 с нормально-разомкнутой выходной цепью к ППК.

Технические характеристики Магнито-контакт ИП 101-5-А3

• Тип извещателя: 2-х проводный
• Температура срабатывания, °С: 64…76 (А3)
• Световая индикация: "Дежурный режим"; "Пожар"
• Напряжение питания, B:   - по шлейфу сигнализации: 10…30
• Ток потребления, мА:   - в дежурном режиме: 0.025
• Максимальный коммутируемый ток, не более, мА: 20
• Габаритные размеры, мм:   - диаметр: 98   - высота: 36
• Степень защиты: IP20
• Диапазон рабочих температур, °С: -40…+60
• Масса, не более, кг: 0.15
