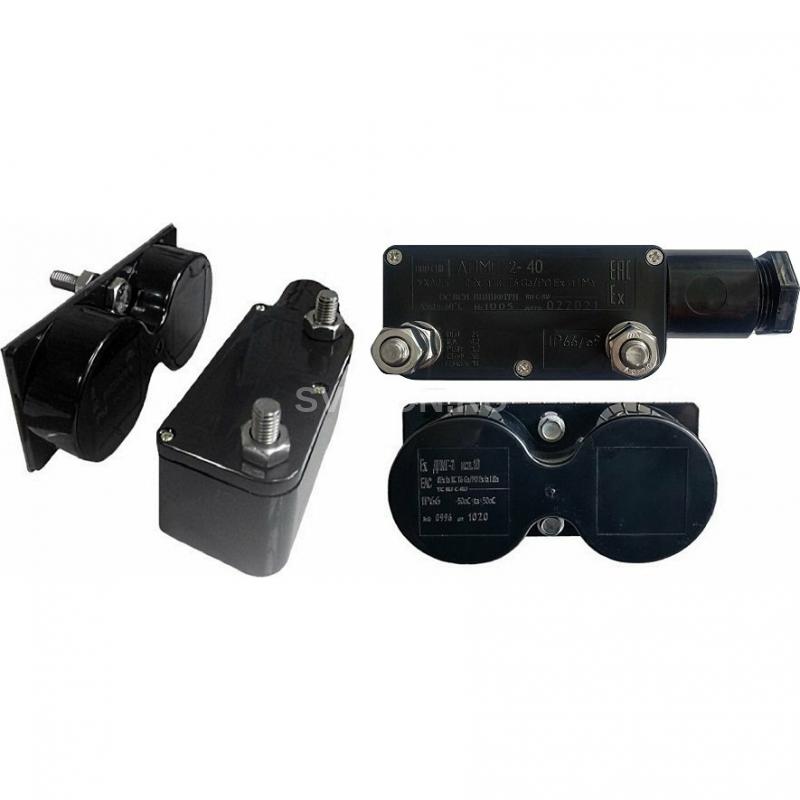

Магнито-контакт ДПМГ-2-100 (Со встроенными резисторами)

Описание Магнито-контакт ДПМГ-2-100 (Со встроенными резисторами)

Назначение изделия

Датчики положения магнитогерконовые ДПМГ-2 предназначены для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных и не магнитопроводных материалов при выполнении различных технологических процессов.

Особенности

Датчики изготавливаются со встроенными резисторами R1 = 1 кОм*, R2 = 10 кОм* (* по просьбе заказчика номиналы резисторов могут быть любыми). Электрическая схема датчика приведена в документации

Дополнительное оборудование

К-02 (нержавейка), Кронштейн для магнита ИО 102-53/ДПМГ-26Ех/ДПМГ-2 К-03 (нержавейка), Кронштейн для датчика ИО 102-53/ДПМГ-26Ех/ДПМГ-2 К-02, Кронштейн для магнита ИО 102-53/ДПМГ-26Ех/ДПМГ-2, сталь СТ-3 К-03, Кронштейн для датчика ИО 102-53/ДПМГ-26Ех/ДПМГ-2, сталь СТ-3

Технические характеристики Магнито-контакт ДПМГ-2-100 (Со встроенными резисторами)

• Тип контактов: Нормально замкнутые; на размыкание
• Расстояние между магнитом и герконом, мм:   - при размыкании контактов, более: 160   - при замыкании контактов, менее: 100
• Максимально допустимые токи и напряжения:   - максимальное коммутируемое напряжение, В: 250   - максимальный коммутируемый ток, А: 2
• Степень защиты: IP66/IP68
• Диапазон рабочих температур, °С: -65…+60
• Габаритные размеры, мм:   - корпус геркона: 160х55х52   - корпус магнита: 150х70х38
• Масса, не более, кг: 3.25

Габаритные и присоединительные размеры ДПМГ-2. 1 - тампер вскрытия 2- клеммник для подключения контактов тампера
