LPA-duplex-1

Описание LPA-duplex-1

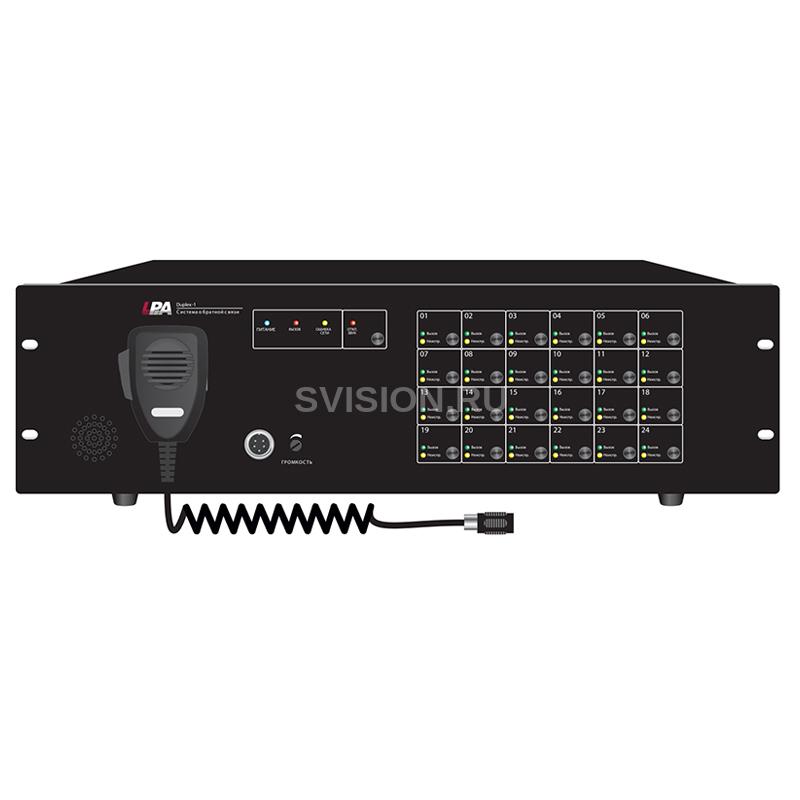

LPA-duplex-1 - центральный контроллер системы обратной связи LPA-DUPLEX, предназначенный для реализации двухсторонней связи пожарного поста с зонами оповещения, диспетчерской с удаленными охранными постами или любых других систем экстренной связи. Блок позволяет подключить до 24 панелей вызова зон LPA-DUPLEX-2 – по 6 на каждый из 4-х каналов. При этом длина линий связи может составлять 1000 м при подключении дополнительного источника питания панелей или же до 300 м без него.

Особенности

• Двухсторонняя связь с 24 удаленными панелями вызова LPA-DUPLEX-2.
• 4 канала связи с возможностью подключения до 6 вызывных панелей на каждый.
• Встроенный усилитель класса D.
• Тангентный микрофон и встроенный динамик для приема и передачи сообщений.
• Кнопки выбора зон с индикацией вызова и неисправности.
• Длина линий связи до 1000/300 м при наличии/отсутствии дополнительного источника питания панелей.
• Питание AC 110-250 В, 50 Гц (приоритетный источник) или DC 24 В.
• Информативная световая индикация состояния контроллера.
• Металлический корпус 3U с устойчивыми ножками для настольной установки или монтажа в 19' стойку.

Схема подключения LPA-DUPLEX-1

• Тип: контроллер системы обратной связи LPA-DUPLEX
• Максимальное количество вызывных панелей: 24
• Усилитель мощности: класс D
• Интерфейсы для подключения вызывных панелей:
• Количество 4, до 6 вызывных панелей на каждый
• Максимальная длина интерфейсной линии без дополнительного питания 300 м
• Максимальная длина интерфейсной линии с дополнительным питанием 1000 м
• Тип разъема RJ-45
• Микрофон тангента: Чувствительность 10 мB Импеданс 600 Ом
• Основное питание: Рабочее напряжение 110-250 В AC, 50 Гц Максимальный ток 0.5 A Потребляемая мощность 120 Вт
• Резервное питание: Рабочее напряжение 24 В DC Максимальный ток 2 А
• Размеры: 484x270x132 мм (3U)
• Вес: 4.6 кг
• Цвет: черный
• Монтаж: установка на стол или монтаж в 19” шкаф
• Рабочая температура: от +5°C до +40°C
• Относительная влажность: до 95 %

• Контроллер: 1 шт.
• Кабель питания: 1 шт.
• Тангентный микрофон: 1 шт.
• Паспорт: 1 шт.
• Инструкция по эксплуатации: 1 шт.
