Leoch DJW12-7.2

Описание Leoch DJW12-7.2

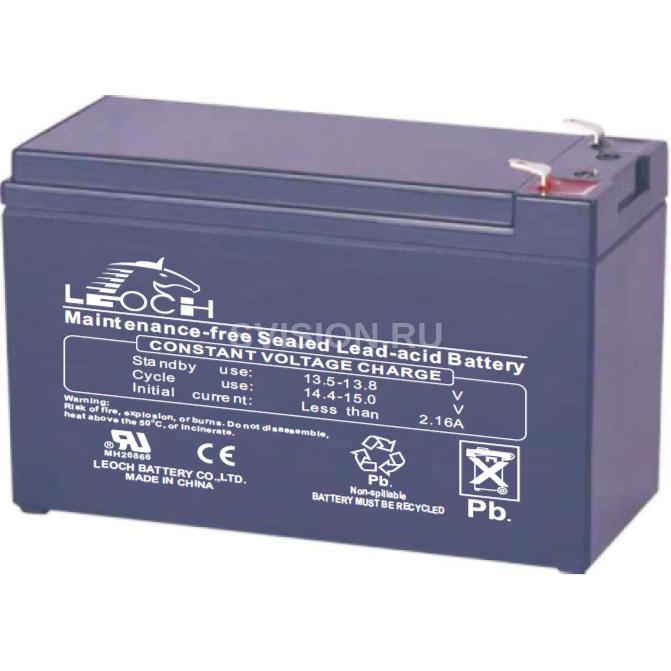

Аккумулятор Leoch DJW12-7.2 (LP12-7.2)

Cферы применения

• Системы телекоммуникации и связи.
• Системы аварийного освещения.
• Системы пожарной и охранной сигнализации.
• Электростанции и подстанции.
• Источники бесперебойного питания.
• Резервное питание различных промышленных объектов.
• Автоматика на железнодорожном и воздушном транспорте.



Размеры и выводы

Разряд постоянным током: A (25 °C)

Uk. / Tразряда 5 мин 10 мин 15 мин 20 мин 30 мин 45 мин 1 ч 2 ч 3 ч 4 ч 5 ч 6 ч 8 ч 10 ч 20 ч 1.85 В/Эл 16.6 12.7 10.2 8.86 6.52 4.78 3.82 2.21 1.67 1.37 1.15 1.00 0.796 0.658 0.355 1.80 В/Эл 19.8 14.0 11.3 9.52 7.00 5.07 4.06 2.32 1.72 1.41 1.19 1.03 0.814 0.672 0.360 1.75 В/Эл 22.1 15.3 12.1 10.01 7.30 5.25 4.17 2.40 1.77 1.44 1.21 1.05 0.828 0.682 0.367 1.70 В/Эл 24.1 16.4 12.9 10.52 7.57 5.41 4.30 2.45 1.81 1.47 1.23 1.06 0.840 0.692 0.372 1.65 В/Эл 26.2 17.3 13.5 11.0 7.80 5.52 4.37 2.49 1.84 1.49 1.25 1.08 0.850 0.699 0.375 1.60 В/Эл 27.6 18.0 13.9 11.2 7.93 5.62 4.44 2.53 1.87 1.51 1.27 1.09 0.858 0.705 0.378



Разряд постоянной мощностью: Вт/Эл (25 °C)

Uk. / Tразряда 5 мин 10 мин 15 мин 20 мин 30 мин 45 мин 1 ч 2 ч 3 ч 4 ч 5 ч 6 ч 8 ч 10 ч 20 ч 1.85 В/Эл 31.5 24.2 19.7 17.3 12.8 9.42 7.56 4.40 3.33 2.74 2.32 2.02 1.61 1.333 0.721 1.80 В/Эл 37.2 26.7 21.8 18.4 13.7 9.95 8.02 4.61 3.43 2.81 2.37 2.06 1.64 1.355 0.728 1.75 В/Эл 41.1 28.9 23.1 19.3 14.2 10.3 8.22 4.74 3.51 2.87 2.42 2.10 1.66 1.372 0.740 1.70 В/Эл 44.5 30.7 24.4 20.2 14.7 10.6 8.45 4.84 3.58 2.92 2.45 2.12 1.68 1.386 0.746 1.65 В/Эл 47.8 32.1 25.4 21.0 15.0 10.7 8.54 4.89 3.63 2.96 2.48 2.15 1.70 1.398 0.751 1.60 В/Эл 49.8 33.0 25.9 21.2 15.2 10.8 8.63 4.95 3.67 2.98 2.51 2.16 1.71 1.406 0.755

Технические характеристики Leoch DJW12-7.2

Номинальное напряжение 12 B Номинальная ёмкость (20 ч) 7.2 Ач Ёмкость на режимах 7.20 Ач при 20-час разряде до Uкон. =1.80 В/Эл при 25 ˚С 6.70 Ач при 10-час разряде до Uкон. =1.80 В/Эл при 25 ˚С 6.12 Ач при 5-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 5.37 Ач при 3-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 4.46 Ач при 1-час разряде до Uкон. =1.60 В/Эл при 25 ˚С Размеры Длина: 151 ± 2 мм Ширина: 65 ± 1 мм Высота: 93.5 ± 1 мм Высота (макс.): 99 ± 1 мм Вес 2.35 кг ± 3% Выводы F2 Материал корпуса ABS (акрило-бутадиен-стирол) Максимальный ток разряда 108 A (5 c) Внутреннее сопротивление 18 мОм Диапазон рабочих температур Разряд: -40 ~ 60 °C Заряд: -20 ~ 60 °C Хранение: -40 ~ 60 °C Зависимость Cном. от °C 40 °C - 103 % 25 °C - 100 % 0 °C - 86 % Напряжение заряда Буферный режим – 13.5 - 13.8 В Температурный коэффициент -20 мВ/ ˚С Циклический режим – 14.4 - 15.0 В Температурный коэффициент -30 мВ/ ˚С Максимальный ток заряда 2.16 А Саморазряд Могут храниться до 6 месяцев при 25 ˚С, после чего требуется заряд. При более высоких температурах сроки хранения сокращаются. Срок службы 8 лет в буферном режиме или более 260 циклов заряда-разряда в циклическом режиме при 100% разряде
