Leoch DJW12-18

Описание Leoch DJW12-18

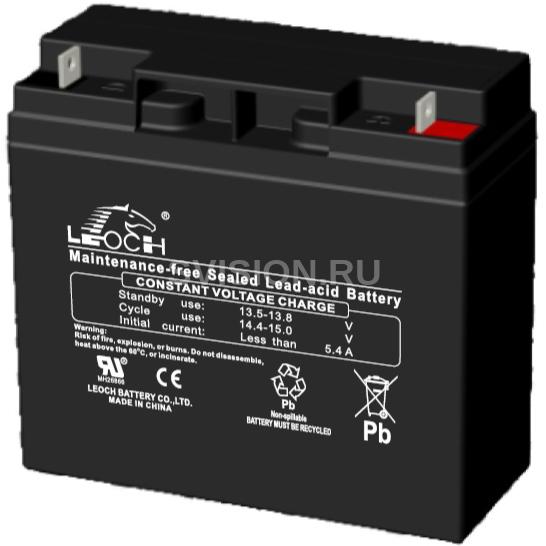

Аккумулятор Leoch DJW12-18 (LP12-18)

Cферы применения

• Системы телекоммуникации и связи.
• Системы аварийного освещения.
• Системы пожарной и охранной сигнализации.
• Электростанции и подстанции.
• Источники бесперебойного питания.
• Резервное питание различных промышленных объектов.
• Автоматика на железнодорожном и воздушном транспорте.



  Размеры и выводы



  Разряд постоянным током: A (25 °C)

  Uk. / Tразряда 5 мин 10 мин 15 мин 20 мин 30 мин 45 мин 1 ч 1.5 ч 2 ч 3 ч 4 ч 5 ч 6 ч 8 ч 10 ч 20 ч 1.85 В/Эл 54.7 37.5 29.2 24.0 17.9 13.1 10.7 7.84 6.16 4.45 3.54 3.02 2.58 2.03 1.66 0.880 1.80 В/Эл 58.9 39.8 30.6 25.0 18.4 13.4 11.0 8.00 6.28 4.52 3.59 3.06 2.62 2.06 1.69 0.890 1.75 В/Эл 62.0 41.4 31.7 25.7 18.9 13.7 11.2 8.15 6.39 4.59 3.64 3.10 2.65 2.09 1.70 0.900 1.70 В/Эл 64.9 43.0 32.7 26.4 19.4 14.0 11.4 8.29 6.48 4.66 3.69 3.14 2.68 2.11 1.72 0.907 1.67 В/Эл 67.2 44.2 33.5 27.0 19.7 14.2 11.6 8.40 6.56 4.70 3.73 3.17 2.71 2.12 1.73 0.914 1.60 В/Эл 71.3 46.1 34.7 27.8 20.3 14.6 11.8 8.58 6.69 4.79 3.79 3.22 2.75 2.15 1.75 0.924



  Разряд постоянной мощностью: ВТ/ЭЛ (25 °C)

  Uk. / Tразряда 5 мин 10 мин 15 мин 20 мин 30 мин 45 мин 1 ч 1.5 ч 2 ч 3 ч 4 ч 5 ч 6 ч 8 ч 10 ч 20 ч 1.85 В/Эл 103.5 71.4 55.9 46.3 34.6 25.4 20.8 15.3 12.1 8.74 6.98 5.95 5.11 4.03 3.31 1.76 1.80 В/Эл 110.3 75.2 58.3 47.9 35.5 25.9 21.3 15.6 12.3 8.87 7.07 6.03 5.18 4.09 3.35 1.78 1.75 В/Эл 114.9 77.6 59.9 48.9 36.2 26.4 21.6 15.8 12.4 8.98 7.16 6.10 5.23 4.13 3.38 1.80 1.70 В/Эл 119.2 80.2 61.5 50.1 37.0 26.9 21.9 16.1 12.6 9.10 7.24 6.17 5.29 4.17 3.41 1.81 1.67 В/Эл 122.3 82.0 62.8 51.0 37.5 27.3 22.2 16.2 12.7 9.18 7.30 6.22 5.33 4.20 3.43 1.83 1.60 В/Эл 127.2 84.4 64.5 52.3 38.4 27.8 22.6 16.5 12.9 9.32 7.41 6.30 5.40 4.25 3.47 1.85

Технические характеристики Leoch DJW12-18

Номинальное напряжение 12 B Номинальная ёмкость (20 ч) 18.0 Ач Ёмкость на режимах 18.0 Ач при 20-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 17.0 Ач при 10-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 15.5 Ач при 5-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 13.8 Ач при 3-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 11.8 Ач при 1-час разряде до Uкон. =1.60 В/Эл при 25 ˚С Размеры Длина: 181.5 ± 2 мм Ширина: 76.5 ± 1 мм Высота: 167.5 ± 2 мм Высота (макс.): 167.5 ± 2 мм Вес 5.35 кг ± 3% Выводы Под болт с гайкой М5 Материал корпуса ABS (акрило-бутадиен-стирол) Максимальный ток разряда 270 A (5 c) Внутреннее сопротивление 16 мОм Диапазон рабочих температур Разряд: -40 ~ 60 °C Заряд: -20 ~ 60 °C Хранение: -40 ~ 60 °C Зависимость Cном. от °C 40 °C - 103 % 25 °C - 100 % 0 °C - 86 % Напряжение заряда Буферный режим – 13.5 - 13.8 В Температурный коэффициент -20 мВ/ ˚С Циклический режим – 14.4 - 15.0 В Температурный коэффициент -30 мВ/ ˚С Максимальный ток заряда 5.4 А Саморазряд Могут храниться до 6 месяцев при 25 ˚С, после чего требуется заряд. При более высоких температурах сроки хранения сокращаются Срок службы 8 лет в буферном режиме или более 260 циклов заряда-разряда в циклическом режиме при 100% разряде
