Leoch DJW12-12

Описание Leoch DJW12-12

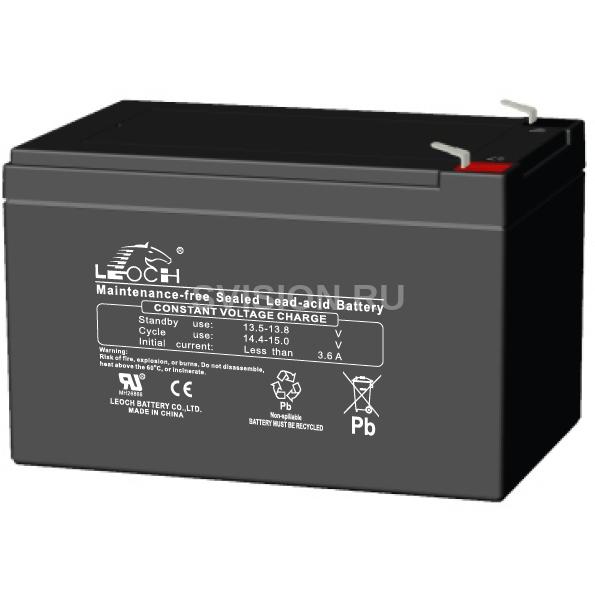

Аккумулятор Leoch DJW12-12 (LP12-12)

Cферы применения

• Системы телекоммуникации и связи.
• Системы аварийного освещения.
• Системы пожарной и охранной сигнализации.
• Электростанции и подстанции.
• Источники бесперебойного питания.
• Резервное питание различных промышленных объектов.
• Автоматика на железнодорожном и воздушном транспорте.



Размеры и выводы

Разряд постоянным током: A (25 °C)

Uk. / Tразряда 5 мин 10 мин 15 мин 20 мин 30 мин 45 мин 1 ч 1.5 ч 2 ч 3 ч 4 ч 5 ч 6 ч 8 ч 10 ч 20 ч 1.85 В/Эл 30.6 22.7 18.1 14.8 11.0 8.07 6.59 4.81 3.82 2.91 2.34 1.99 1.70 1.34 1.09 0.587 1.80 В/Эл 33.2 23.9 18.8 15.2 11.3 8.23 6.72 4.90 3.88 2.95 2.37 2.01 1.72 1.35 1.10 0.594 1.75 В/Эл 35.9 25.1 19.5 15.7 11.5 8.39 6.84 4.98 3.94 3.00 2.40 2.04 1.74 1.37 1.12 0.600 1.70 В/Эл 38.6 26.2 20.2 16.2 11.8 8.55 6.96 5.06 4.01 3.04 2.43 2.07 1.77 1.39 1.13 0.606 1.67 В/Эл 40.2 26.9 20.6 16.4 12.0 8.65 7.03 5.11 4.04 3.07 2.45 2.08 1.78 1.40 1.14 0.609 1.60 В/Эл 43.7 28.6 21.6 17.1 12.3 8.88 7.20 5.22 4.12 3.13 2.50 2.12 1.81 1.42 1.16 0.618



Разряд постоянной мощностью: Вт/Эл (25 °C)

Uk. / Tразряда 5 мин 10 мин 15 мин 20 мин 30 мин 45 мин 1 ч 1.5 ч 2 ч 3 ч 4 ч 5 ч 6 ч 8 ч 10 ч 20 ч 1.85 В/Эл 58.2 43.5 34.8 28.4 21.2 15.7 12.8 9.40 7.49 5.72 4.60 3.92 3.36 2.65 2.17 1.17 1.80 В/Эл 62.7 45.4 36.0 29.2 21.7 15.9 13.0 9.53 7.58 5.79 4.66 3.97 3.40 2.68 2.19 1.19 1.75 В/Эл 67.3 47.4 37.1 29.9 22.1 16.2 13.2 9.66 7.68 5.87 4.72 4.02 3.44 2.71 2.22 1.20 1.70 В/Эл 71.8 49.3 38.2 30.7 22.5 16.4 13.4 9.79 7.78 5.94 4.77 4.06 3.48 2.74 2.24 1.21 1.67 В/Эл 74.6 50.5 38.9 31.1 22.8 16.6 13.5 9.87 7.84 5.98 4.80 4.09 3.50 2.76 2.26 1.22 1.60 В/Эл 80.4 53.1 40.4 32.1 23.3 16.9 13.8 10.0 7.97 6.08 4.88 4.15 3.56 2.80 2.29 1.24

Технические характеристики Leoch DJW12-12

Номинальное напряжение 12 B Номинальная ёмкость (20 ч) 12 Ач Ёмкость на режимах 12.0 Ач при 20-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 11.2 Ач при 10-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 10.2 Ач при 5-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 9.00 Ач при 3-час разряде до Uкон. =1.75 В/Эл при 25 ˚С 7.20 Ач при 1-час разряде до Uкон. =1.60 В/Эл при 25 ˚С Размеры Длина: 151 ± 2 мм Ширина: 98 ± 1 мм Высота: 95 ± 1 мм Высота (макс.): 101 ± 2 мм Вес 3.24 кг ± 3% Выводы F1 / F2 Материал корпуса ABS (акрило-бутадиен-стирол) Максимальный ток разряда 180 A (5 c) Внутреннее сопротивление 19 мОм Диапазон рабочих температур Разряд: -40 ~ 60 °C Заряд: -20 ~ 60 °C Хранение: -40 ~ 60 °C Зависимость Cном. от °C 40 °C - 103 % 25 °C - 100 % 0 °C - 86 % Напряжение заряда Буферный режим – 13.5 - 13.8 В Температурный коэффициент -20 мВ/ ˚С Циклический режим – 14.4 - 15.0 В Температурный коэффициент -30 мВ/ ˚С Максимальный ток заряда 3.6 А Саморазряд Могут храниться до 6 месяцев при 25 ˚С, после чего требуется заряд. При более высоких температурах сроки хранения сокращаются Срок службы 8 лет в буферном режиме или более 260 циклов заряда-разряда в циклическом режиме при 100% разряде
