Lanmaster LAN-5EUTP-PT-LSZH-GN

Описание Lanmaster LAN-5EUTP-PT-LSZH-GN

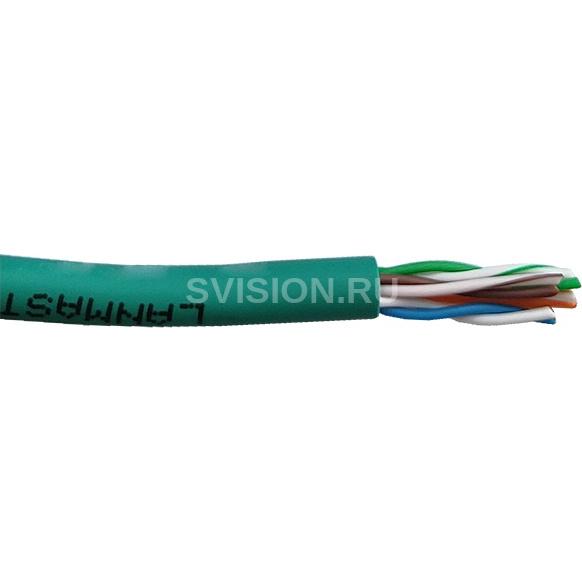

Кабель LANMASTER патч-кордовый UTP, 4x2, кат 5E, 350Mhz, LSZH, зеленый, 305 м

Артикул: LAN-5EUTP-PT-LSZH-GN

Кабель состоит из 4-х пар многожильных медных проводников. Диаметр проводника 24AWG. Каждый проводник заключен в изоляцию HDPE (полиэтилен высокой плотности).

Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару. Четыре витых пары заключены в общую оболочку из LSZH (низкодымящая, не содержит галогенов).

Варианты цветов оболочки:

• Белый (WH)
• Чёрный (BK)
• Синий (BL)
• Зелёный (GN)
• Серый (GY)
• Красный (RD)
• Оранжевый (OR)
• Желтый (YL)



Современные высокоскоростные сети предъявляют очень высокие требования по управлению кабельной системой.

И здесь не обойтись без использования патч-кордов различного цвета. Цветовая идентификация патч-кордов очень эффективна при управлении многопортовой системой.

Профессиональные системные администраторы уже давно используют принцип подключения разного типа оборудования, и даже оборудования, обслуживающего разные группы пользователей, или с разных этажей, патч-кордами своего цвета. Экономя, тем самым, свое время на подключение и перекоммутирование пользователей, и, сводя к минимуму, время простоя высокоскоростных сетей.

Технические характеристики Lanmaster LAN-5EUTP-PT-LSZH-GN

Характеристики кабеля:

Характеристика Значение Тип проводника Stranded (многожильный) Диаметр проводника 24 AWG Тип изоляции HDPE (полиэтилен высокой плотности) Тип оболочки LSZH (низкодымящая, не содержит галогенов) Диаметр кабеля 5,3± 0.20 мм Волновое сопротивление 100 ± 15 Ом Максимальная взаимная ёмкость (Mutual Capacitance) 56 pF/M MAX Максимальное рассогласование cопротивления пары постоянному току (DC Resistance Unbalance of a pair) 5% Максимальное рассогласование ёмкости пара-земля (Capacitance Unbalance pair to Ground) 330 пФ/100м Номинальная скорость распространения сигнала (Nomal velocity propagation) 71% Разность между перекрёстными наводками и затуханием (Attenuation to crosstalk ratio) при 100 МГц мин. 8.9 дБ станд. 13.9 дБ Сертификация лабораториями 3P и ETL Соответствует стандартам UL444, EN50173-1, ISO/IEC 11801, TIA-568-C.2 CAT 5E Количество метров в коробке 305 м Цветовая кодировка Пара 1 "голубой/бело-голубой" Пара 2 "оранжевый/бело-оранжевый"; Пара 3 "зеленый/бело-зеленый"; Пара 4 "коричневый/бело-коричневый".

Передаточные характеристики кабеля:

Frequency (MHz Frequency(MHz) (MHz) IL MAX. (dB/100m) NEXT MIN. (dB/100m) PS.NEXT MIN. (dB/100m) ACR MIN. (dB/100m) PS.ACR MIN. (dB/100m) ACRF MIN. (dB/100m) PS.ACRF MIN. (dB/100m) RL MIN. (dB/100m) 1 2.45 65.30 62.30 62.85 59.85 63.80 60.80 20.00 4 4.86 56.27 53.27 51.41 48.41 51.76 48.76 23.01 8 6.92 51.75 48.75 44.84 41.84 45.74 42.74 24.52 10 7.76 50.30 47.30 42.54 39.54 43.80 40.80 25.00 16 9.90 47.24 44.24 37.34 34.34 39.72 36.72 25.00 20 11.12 45.78 42.78 34.66 31.66 37.78 34.78 25.00 25 12.50 44.33 41.33 31.83 28.83 35.84 32.84 24.17 31.25 14.07 42.88 39.88 28.81 25.81 33.90 30.90 23.33 62.5 20.39 38.36 35.36 17.97 14.97 27.88 24.88 20.74 100 26.37 35.30 32.30 8.93 -/- 23.80 20.80 18.99 150 33.05 32.66 29.66 -/- -/- 20.28 17.28 17.47 200 38.91 30.78 27.78 -/- -/- 17.78 14.78 16.40 250 44.22 29.33 26.33 -/- -/- 15.84 12.84 15.57 300 49.17 28.14 25.14 -/- -/- 14.26 11.26 14.89 350 53.82 27.14 24.14 -/- -/- 12.92 9.92 14.31
