Штиль IS3308RT

Описание Штиль IS3308RT

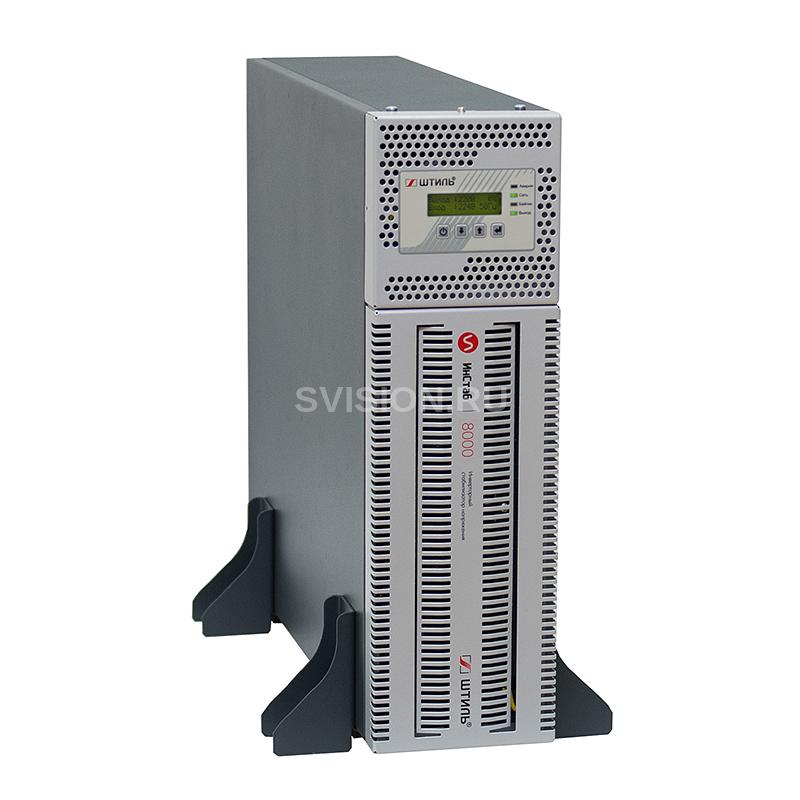

Штиль IS3308RT - Трёхфазный стоечный ИнСтаб переменного напряжения Штиль, мощностью 8/7,2 (кВА/кВт). Особенности модели:

• Мощность: 8/7,2 (кВА/кВт)
• Исполнение: напольное/стоечное;
• Конфигурация: однофазный вход, однофазный выход;
• Диапазон входного напряжения: 90-310 В;
• Выходное напряжение: настраивается в диапазоне 220 - 240 В с шагом 5 В (по умолчанию 220 В);
• Точность стабилизации выходного напряжения: ±2%;
• Быстродействие: 0 мс;
• Охлаждение: принудительное, вентиляторное;
• Гарантия: 2 года;
• Страна производитель: Россия. В стабилизаторе реализованы следующие виды защиты: электронная защита c восстановлением от короткого замыкания и длительной перегрузки по выходу электронная тепловая защита c восстановлением от внутреннего перегрева электронная защита c восстановлением от аварии сети (пониженное или повышенное входное напряжение – за пределами диапазона 90 - 310 В) электронная аварийная защита (отключение нагрузки при возникновении любой неисправности в стабилизаторе) защита от импульсных помех, грозозащита Инверторные стабилизаторы напряжения «Штиль» серии «ИнСтаб» мощностью 6-20 кВА предназначены для защиты от перепадов напряжения широкого спектра трехфазного бытового и промышленного оборудования:
• электрооборудования частных домов;
• газовых и водонагревательных котлов, циркуляционных насосов;
• IT-оборудования (групп серверов, серверных стоек, компьютерных залов);
• телекоммуникационного и инженерного оборудования (систем связи, электрообеспечения, безопасности и др.);
• промышленного оборудования (станков, конвейеров, систем управления автоматизацией и др.). Конструктивное исполнение Модели этой серии изготовлены в полностью металлическом корпусе и могут быть установлены как вертикально, так и горизонтально. Для удобства работы в обоих положениях предусмотрена поворотная панель управления, а в комплект поставки изделий входят специальные упоры для напольной установки и крепежи для монтажа в 19-дюймовую стойку или шкаф. На передней панели устройства расположены четыре светодиодных индикатора («Сеть», «Выход», «Байпас», «Авария») и цифровой ЖК-дисплей для просмотра параметров работы (состояния входной и выходной сети, мощности нагрузки, температуры внутри стабилизатора и др.) и конфигурации, в том числе выбора значения выходного напряжения и режима работы (стандартный, ECO/байпас). Для подключения к сети электропитания и подключения нагрузки используются клеммная колодка и вводной автомат, расположенные на задней панели стабилизатора. Там же находятся два слота для опциональной установки карт мониторинга. Охлаждение прибора осуществляется с помощью двух малошумных вентиляторов, оснащенных интеллектуальной системой регулировки скорости вращения. Предусмотрена электронная аварийная защита от короткого замыкания, импульсных помех, перегрузки, перегрева и аварии сети. Средства мониторинга ГК «Штиль» также предлагает расширенную номенклатуру средств мониторинга для осуществления удаленной или локальной настройки и контроля состояния основных параметров стабилизаторов. Для вашего выбора доступны следующие модели карт мониторинга: IC-RS232/Dry Сontacts, IC-SNMP/Web и IC-Modbus/ Dry Contacts. Они обеспечивают дистанционную передачу данных посредством различных сетевых протоколов: Megatec, Modbus, SNMP, SMTP, протокол «Штиль» и др. Карты мониторинга снабжены следующими интерфейсами:
• порт RS-232;
• USB порт;
• программируемые «сухие» контакты (3 шт. или 8 шт.);
• Ethernet (протоколы: SNMP и др.);
• RS-485 (протоколы: Modbus RTU/ ASCII). Карты мониторинга инсталлируются во внутренний слот стабилизаторов. После их установки настройка сетевых параметров карт, а также настройка и контроль состояния самого стабилизатора могут быть проведены с помощью специального ПО для мониторинга - Shtyl Device Manager. Обращаем Ваше внимание, что карты мониторинга не входят в базовую комплектацию изделия, являются опциями и поставляются за дополнительную плату! ПО Shtyl Device Manager бесплатно и доступно для скачивания. Основные преимущества Главными особенностями инверторных стабилизаторов напряжения «Штиль» серии «ИнСтаб» являются:
• мгновенная реакция на изменение входного напряжения (0 мс);
• идеальное синусоидальное выходное напряжение с высокой точностью стабилизации (±2%) в широком диапазоне колебаний и скачков входного напряжения (155 В – 537 В). Эти преимущества, достигнутые благодаря применению уникального инновационного двойного преобразования энергии, делают инверторные стабилизаторы «Штиль» самым эффективным и прогрессивным решением на сегодняшний день. Узнать подробнее об инновационном устройстве и его принципе работы можно здесь. Выбирая стабилизатор «Штиль» серии «ИнСтаб», Вы получаете надежное и эффективное решение российского производства с наилучшим соотношением цены и качества, оперативную сервисную поддержку и двухлетнюю гарантию. Преимущества стабилизаторов «Штиль» серии «ИнСтаб»:
• Идеальное синусоидальное выходное напряжение с высокой точностью стабилизации (±2%) во всем допустимом диапазоне колебаний и скачков входного напряжения (90 – 310 В).
• Мгновенная реакция на изменение входного напряжения – 0 мс.
• Бесперебойное питание нагрузки стабилизированным напряжением заданного уровня в течение 200 мс при кратковременном пропадании входного напряжения за счёт наличия накопителя энергии.
• Многоуровневая электронная аварийная защита с восстановлением от короткого замыкания, перегрузки, перегрева, аварии сети (любой фазы за пределами диапазона 90 – 310 В).
• Работа на заявленной мощности в широком диапазоне входного напряжения - 165 – 310 В.
• Коррекция формы входного напряжения (идеальная синусоида на выходе стабилизатора при любых искажениях в сети).
• Высокий КПД - до 97 %.
• Низкий уровень шума, небольшой вес и габариты.
• Полное цифровое управление на основе высокопроизводительного цифрового сигнального микропроцессора DSP (англ. – Digital Signal Processor).
• Непрерывное регулирование выходного напряжения (исключает ряд неприятных эффектов, например, мигание лампочек накаливания при переключении порогов стабилизации).
• Наличие корректора входного коэффициента мощности (обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки (емкостной, индуктивной, активной), благодаря чему искажения напряжения и тока не передаются во входную сеть). Дополнительные особенности:
• Универсальное стоечное/напольное исполнение (позволяет устанавливать стабилизаторы как в виде отдельного напольного блока, так и размещать в стойке).
• Наличие режима «байпас» (обеспечивает возможность питания потребителей напрямую от сети, в обход стабилизатора).
• Поддержка режима работы «ЭКО» (обеспечивает максимальную экономию энергии в условиях относительно качественного напряжения сети).
• Принудительное вентиляторное охлаждение с адаптивной скоростью вращения.
• Встроенная молниезащита (варистор 2 кВ, 1/50 мкс).
• Интеллектуальная защита нагрузки от неисправности и сбоев в работе стабилизатора.
• Возможность выбора значения выходного напряжения: настраивается в диапазоне 220 - 240 В с шагом 5 В (по умолчанию 220 В).
• ЖК-дисплей со светодиодными индикаторами для отображения рабочего состояния системы, основных входных и выходных параметров и режима работы стабилизатора.
• Интерфейсы удаленного доступа к стабилизатору: RS-232, USB, «сухие» контакты, Ethernet, RS-485 (опция). Габаритные размеры и компоненты передней панели стабилизаторов Штиль IS3306RT, IS3308RT, IS3310RT (вертикальная напольная установка) 1 - панель управления и индикации; 2 - поворотная часть передней панели; 3 - неповоротная часть передней панели; 4 - упор для вертикальной установки. Габаритные размеры и компоненты передней панели стабилизаторов Штиль IS3306RT, IS3308RT, IS3310RT (горизонтальная установка в стойку) 1 - кронштейн для горизонтального крепления; 2 - панель управления и индикации; 3 - поворотная часть передней панели; 4 - неповоротная часть передней панели. Компоненты задней панели стабилизаторов Штиль IS3306RT, IS3308RT, IS3310RT 1 - выводы для подключения входной сети переменного тока и нагрузки; 2 - вентилятор; 3 - автоматический выключатель «Сеть»; 4 - вентилятор; 5 - слот для установки дополнительной платы расширения интерфейсов; 6 - слот для установки дополнительной платы расширения интерфейсов. Структурная схема принципа работы стабилизатора Комплектация:
  1. Трехфазный стабилизатор переменного напряжения Штиль IS33XXRT - 1 шт.
  2. Упор для вертикальной установки - 2 шт.
  3. Кронштейн для горизонтального крепления - 2 шт.
  4. Руководство по эксплуатации - 1 шт.
  5. Индивидуальная упаковка - 1 шт. (картонная коробка)

Технические характеристики Штиль IS3308RT

• Выходная мощность, кВА/кВт: 8/7,2
• Топология: инверторный (с двойным преобразованием)
• Исполнение: вертикальное/горизонтальное
• Принцип регулировки: полное цифровое управление на базе цифрового сигнального микропроцессора Входные характеристики
• Тип входной сети: трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
• Номинальное входное фазное/линейное напряжение, В: 220/380 (230/400)
• Допустимый диапазон фазного (линейного) входного напряжения, В: 90-310 (155-537)
• Нижний порог отключения нагрузки, В: 90 (155)
• Нижний порог подключения нагрузки, В: 110 (190)
• Верхний порог отключения нагрузки, В: 310 (537)
• Верхний порог подключения нагрузки, В: 290 (502)
• Диапазон входного напряжения в режимах байпас/ЭКО, % (настраивается в процентах от номинального выходного напряжения): положительный диапазон: +10%, +15%, +20%, 25%, отрицательный диапазон аналогично: -10%, -15%, -20%, -25% (по умолчанию - +15/-20%)
• Номинальная входная частота, Гц: 50
• Диапазон входной частоты: 43-57 (50±14%)
• Входной коэффициент мощности: 0,99
• Максимальный входной ток одной фазы, А: 16
• Потребляемая мощность в режиме холостого хода, Вт: 75
• Плавный пуск: да Выходные характеристики
• Форма выходного сигнала: чистая синусоида
• Номинальное выходное фазное напряжение, В: настраивается в диапазоне 220-240 В с шагом 5 В (по умолчанию 220 В)
• Точность поддержания выходного напряжения: ±2%
• Номинальная выходная частота, Гц: 50 (отклонение частоты выходного напряжения определяется частотой сети)
• Максимальный выходной ток, А: 12
• Коэффициент нелинейных искажений, %: < 1,5 % при линейной нагрузке, <3% при нелинейной нагрузке
• Крест-фактор: 3:1
• Перегрузочная способность (уровень нагрузки - в процентах от номинального значения) : 105-150% не менее 5 с
• КПД, %: до 97
• Быстродействие (время реакции на изменение входного напряжения), мс: 0 Защита
• Перегрузка по выходу: электронная защита c восстановлением
• Короткое замыкание: электронная защита c восстановлением
• Перегрев: электронная защита c восстановлением
• Защита от импульсных помех, грозозащита: варистор (2 кВ, 1/50 мкс)
• Защита от аварии сети (входное напряжение любой фазы за пределами диапазона 90 – 310 В): электронная защита c восстановлением
• Защита от неисправности и сбоев в работе стабилизатора: электронная аварийная защита Панель управления и интерфейсы
• ЖК-дисплей со светодиодной индикацией: отображение рабочего состояния системы, основных входных и выходных параметров и аварийных состояний
• "Сухие" контакты (программируемые): 3 шт. или 8 шт. (опция)
• USB порт + специальное ПО: протокол Megatec (опция)
• Ethernet: протоколы SNMP / Web / Modbus TCP (опция)
• RS-485: протокол Modbus RTU/ASCII (опция) Подключение
• Входная сеть: клеммное подключение (L1, L2, L3, N, PE)
• Нагрузка (выходные разъёмы): клеммное подключение (L1, L2, L3, N) Надежность и эксплуатационные характеристики
• Установка: в помещении
• Диапазон рабочей температуры, 0С: от +5 до +40
• Диапазон температуры хранения,0С: от -40 до +40
• Тип охлаждения: принудительное, вентиляторное
• Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА: <40 (при минимальной скорости вращения вентиляторов), <61 (при максимальной скорости вращения вентиляторов): <42 (при минимальной скорости вращения вентиляторов), <64 (при максимальной скорости вращения вентиляторов)
• Относительная влажность, %: от 0 до 80 (без конденсата)
• Рабочая высота, м: до 3000 м над уровнем моря
• Степень защиты от пыли и влаги: IP20
• Срок службы, лет: не менее 10
• Наработка на отказ, ч: не менее 150000
• Гарантия, мес: 24 Механические характеристики
• Габариты (ВхШхГ), мм: 130х484х530 (rack), 459x250x530 (tower)
• Масса, кг: 17
• Цвет корпуса: серый Стандарты и сертификаты
• Сертификаты: Сертификат соответствия Таможенного Союза (ЕАС)
• Климатическое исполнение: УХЛ 4.2 (ГОСТ 15150)
