Описание Штиль IS10000

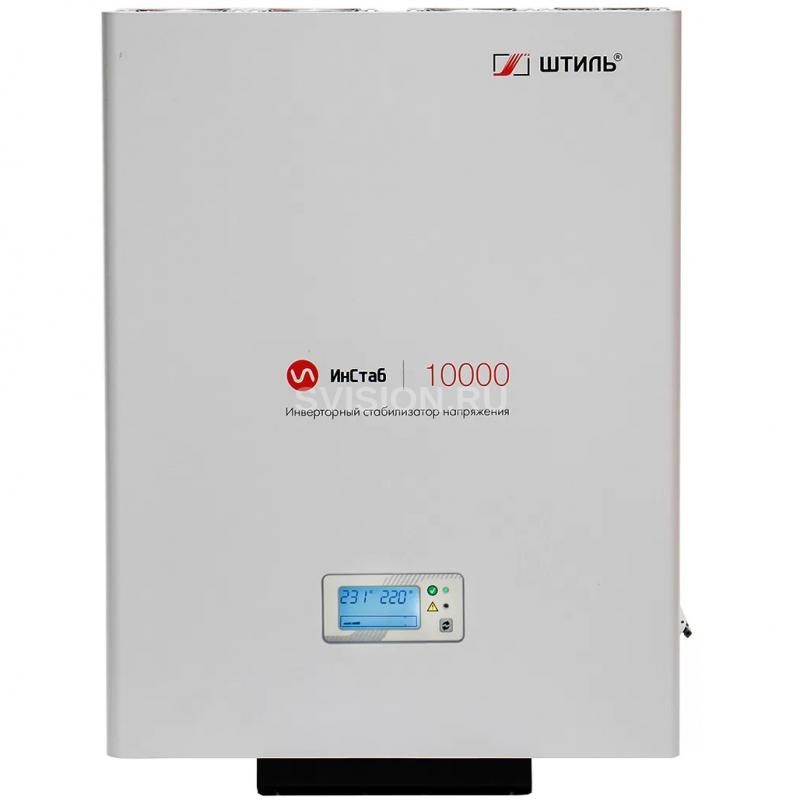

Штиль IS10000 - однофазный настенный ИнСтаб переменного напряжения, мощностью 10/7,5 (кВА/кВт). Особенности модели:
электронная защита c восстановлением от короткого замыкания и длительной перегрузки по выходу
электронная тепловая защита c восстановлением от внутреннего перегрева
-ico.jpg)
электронная защита c восстановлением от аварии сети (пониженное или повышенное входное напряжение – за пределами диапазона 90 - 310 В)
электронная аварийная защита от неисправностей и сбоев в работе
защита от импульсных помех, грозозащита
Инверторные стабилизаторы напряжения «Штиль» 5000-12000 ВА
Инверторные стабилизаторы напряжения «Штиль» серии «ИнСтаб» 5000-12000 ВА – устройства нового поколения, принцип работы которых основан на технологии двойного, бестрансформаторного преобразования энергии. Они предназначены для защиты от повышенного и пониженного входного напряжения различной как отдельно стоящей бытовой техники, так и всех электроприборов в доме.
Стабилизаторы разработаны и производятся в России, они отлично адаптированы под специфику работы электроприборов в российских электросетях. На все модели распространяется двухлетняя гарантия производителя.
Устройства выпускаются в трех вариантах в зависимости от значения выходного напряжения: 220 В, 230 В или 240 В. Обращаем Ваше внимание, что требуемое значение выходного напряжения необходимо указать при заказе!
Конструктивное исполнение
Стабилизаторы выполнены в настенном конструктиве, что очень удобно для установки в небольших помещениях. Подключение к сети и защищаемым приборам происходит с помощью клеммной колодки и вводного автомата, расположенных на правой боковой панели устройств. На передней панели изделий находятся ЖК - дисплей, два светодиодных индикатора для сигнализации о режиме работы стабилизатора и кнопки выбора отображаемой на дисплее информации: входного и выходного напряжения, уровня нагрузки, мощности, потребляемой нагрузкой, температуры внутри стабилизатора, аварийных сообщений.
Для охлаждения стабилизаторы оборудованы малошумными вентиляторами с интеллектуальной системой регулировки скорости вращения. В изделиях предусмотрена электронная аварийная защита от короткого замыкания, импульсных помех, перегрузки, перегрева и аварии сети. В стабилизаторе реализован автоматический байпас, который позволяет в случае перегрузки или поломки инвертора прибора питать нагрузку напрямую от сети. Кроме того, в изделии есть сервисный байпас, который служит для питания нагрузки напрямую от сети, в обход преобразователя и автоматического байпаса. Переход нагрузки на питание через сервисный байпас осуществляется вручную с помощью выключателя «Байпас», расположенного на боковой панели стабилизатора.
Преимущества инверторных стабилизаторов напряжения «Штиль» 5000-12000 ВА:
1 - ЖК-дисплей со светодиодными индикаторами и кнопкой выбора отображаемой информации
2 - кронштейн для крепления на ровную вертикальную поверхность
3 - вентиляторы
4 - упор для ровной вертикальной установки
5 - автоматический выключатель «Байпас»
6 - автоматический выключатель «Сеть»
7 - выводы для подключения входной сети переменного тока и нагрузки (на виде сбоку показаны без защитного кожуха)
Структурная схема принципа работы стабилизаторов Штиль IS10000
Комплектация:
- Стабилизатор напряжения - 1 шт.
- Кронштейн для крепления (с отверстиями) - 1 шт.
- Дюбель 6x40 - 3 шт.
- Шуруп «саморез» 4,2x41 - 3 шт.
- Руководство по эксплуатации - 1 шт.
- Гарантийный талон - 1 шт.
- Индивидуальная упаковка (картонная коробка) - 1 шт.
Технические характеристики Штиль IS10000
- Выходная мощность, ВА/Вт: 10000/8000
- Топология: инверторный (с двойным преобразованием)
- Исполнение: настенное
- Принцип регулировки: полное цифровое управление на базе цифрового сигнального микропроцессора Входные характеристики
- Тип входной сети: однофазная трехпроводная (L, N, PE)
- Номинальное входное напряжение, В: 220 (230)
- Рабочий диапазон входного напряжения, В: 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60%
- Допустимый диапазон входного напряжения, В: 90-310
- Нижний порог отключения нагрузки, В: 90
- Нижний порог подключения нагрузки, В: 110
- Верхний порог отключения нагрузки, В: 310
- Верхний порог подключения нагрузки, В: 290
- Диапазон входного напряжения в режиме байпас, В: 187-245
- Номинальная входная частота, Гц: 50
- Диапазон входной частоты: 43-57 (50±14%)
- Входной коэффициент мощности: 0,99
- Максимальный входной ток, А: 52
- Потребляемая мощность в режиме холостого хода, Вт: 65
- Плавный пуск: да Выходные характеристики
- Форма выходного сигнала: чистая синусоида
- Номинальное выходное напряжение, В: 220/230/240 (по умолчанию - 220, настраивается на заводе)
- Точность поддержания выходного напряжения: ±2%
- Номинальная выходная частота, Гц: 50
- Максимальный выходной ток, А: 45
- Коэффициент нелинейных искажений, %: < 1,5 % при линейной нагрузке, <3% при нелинейной нагрузке
- Крест-фактор: 3:1
- Перегрузочная способность (уровень нагрузки - в процентах от номинального значения) : 105-150% не менее 5 с
- КПД, %: до 97
- Быстродействие (время реакции на изменение входного напряжения), мс: 0 Защита
- Перегрузка по выходу: электронная защита c восстановлением
- Короткое замыкание: электронная защита c восстановлением
- Перегрев: электронная защита c восстановлением
- Защита от импульсных помех, грозозащита: варистор (2 кВ, 1/50 мкс)
- Защита от аварии сети (входное напряжение за пределами диапазона 90 В - 310 В): электронная защита c восстановлением
- Защита от неисправности и сбоев в работе стабилизатора: электронная аварийная защита Индикация и сигнализация
- ЖК-дисплей со светодиодной индикацией: отображение рабочего состояния системы и основных входных и выходных параметров, кнопка управления для выбора отображаемой информации, светодиодные индикаторы: норма, авария Подключение
- Входная сеть: клеммное подключение (L, N, PE)
- Нагрузка (выходные разъёмы): клеммное подключение (L, N)
- Надежность и эксплуатационные характеристики Установка: в помещении
- Диапазон рабочей температуры, 0С: от +5 до +40
- Диапазон температуры хранения,0С: от -40 до +40
- Тип охлаждения: принудительное, вентиляторное
- Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА: <37 (при минимальной скорости вращения вентиляторов), <43 (при максимальной скорости вращения вентиляторов)
- Относительная влажность, %: от 0 до 80 (без конденсата)
- Степень защиты от пыли и влаги: IP20
- Срок службы, лет: 10
- Наработка на отказ, ч: ≥150000
- Гарантия, мес: 24 Механические характеристики
- Габариты (ВхШхГ), мм: 518x401x104
- Масса, кг: 13
- Цвет корпуса: серый Стандарты и сертификаты
- Сертификаты: Сертификат соответствия таможенного союза (ЕАС)
- Климатическое исполнение: УХЛ 4.2 (ГОСТ 15150)
