IPTRONIC IPT-SFP SGRJ45

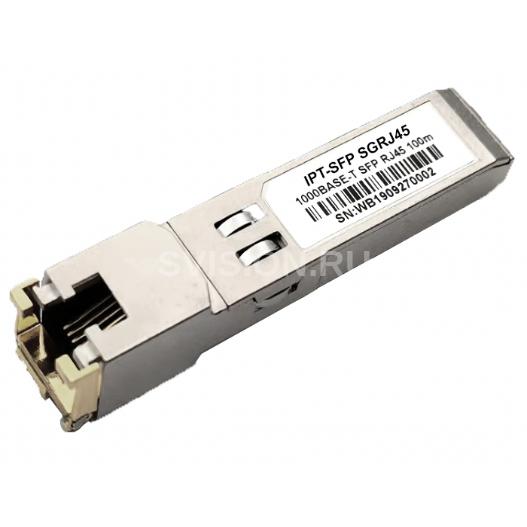

Описание IPTRONIC IPT-SFP SGRJ45

IPT-SFP SGRJ45 — это высокопроизводительный экономичные модуль, совместимые со стандартами Gigabit Ethernet и 1000BASE-T, как указано в IEEE 802.3-2002 и IEEE 802.3ab, которые поддерживают передачу данных со скоростью 1000 Мбит/с до 100 метров по неэкранированной витой паре категории 5. Модуль поддерживает полнодуплексные каналы передачи данных с 5-уровневыми сигналами амплитудно-импульсной модуляции (PAM). Все четыре пары кабеля используются со скоростью передачи 250 Мбит/с для каждой пары.

Функции:

• До 1,25 Гбит/с
• Поддержка горячей замены
• TX и RX без потерь
• Интерфейс Ethernet 1000Base-T
• Компактный разъем RJ-45
• Полностью металлический корпус с низкий уровень электромагнитных помех, защита от электрического разряда
• Диапазон рабочих температур корпуса от 0°C до +70°C

Назначение контактов

Номер Имя Назначение 1 VeeT Заземление передатчика 2 TX Fault Индикация неисправности передатчика 3 TX Disable Отключение передатчика 4 MOD-DEF2 SDA последовательный сигнал передачи данных 5 MOD-DEF1 SCL последовательный синхронный сигнал 6 MOD-DEF0 Индикация наличия трансивера 7 Rate Select Не используется 8 LOS Потеря сигнала 9 VeeR Заземление приемника 10 VeeR Заземление приемника 11 VeeR Заземление приемника 12 RD- Инвертированный вывод полученных данных 13 RD+ Вывод полученных данных 14 VeeR Заземление приемника 15 VccR Питание приемника 16 VccT Питание передатчика 17 VeeT Заземление передатчика 18 TD+ Вход для передачи данных 19 TD- Инвертированный вход для передачи данных 20 VeeT Заземление передатчика



Структура

Технические характеристики IPTRONIC IPT-SFP SGRJ45

Электропитание

Описание Обозначение Мин. Среднее Макс. Единица Комментарий Ток питания Is   320 375 mA Максимальная мощность 1,2 Вт во всем диапазоне напряжений и температур Входное напряжение Vcc 3.13 3.3 3.47 V Относительно GND Максимальное напряжение Vmax     3.6 V



Характеристики

Описание Обозначение Совместимость со стандартами IEEE 802.3ab 1000Base-T Тип форм-фактора SFP Тип разъема RJ-45 «Горячее» подключение да Совместимость с MSA да Совместимость с ROHS да Тип кабеля Витая пара Cat5e, 6 Расстояние передачи данных до 100м Скорость передачи данных 1,25Гб /с Напряжение питания 3.3 В Потребляемая мощность < 1 Вт Рабочая температура 0…+85 °C Размеры (ШхВхГ), мм 13,4x12,46x56,0
