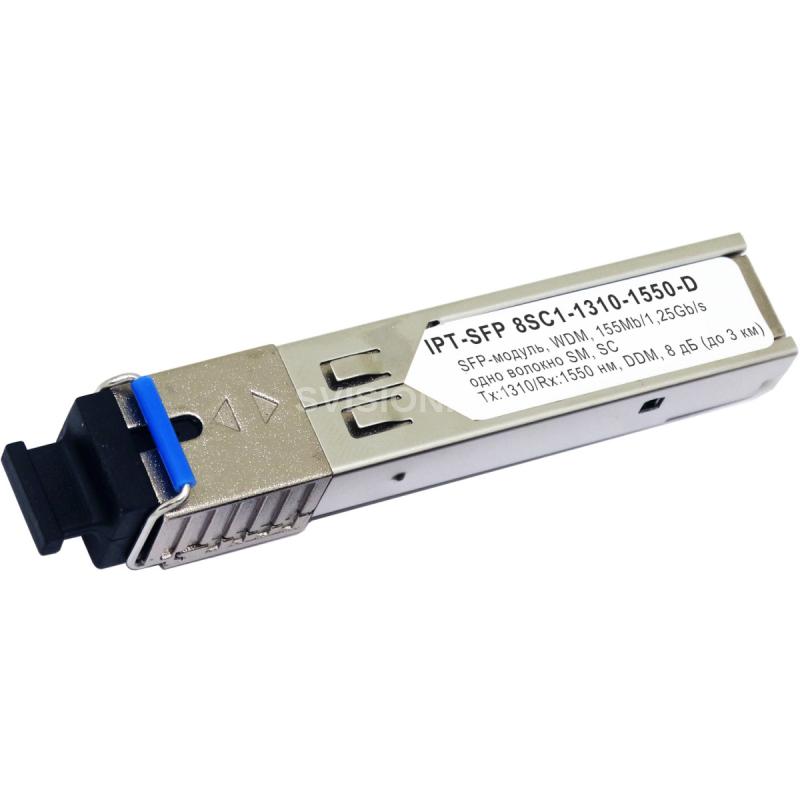

IPTRONIC IPT-SFP 8SC1-1310-1550-D

Розн. цена: 1 200 руб
Ваша цена: 1 200 руб
Заказ в 1 клик

Описание IPTRONIC IPT-SFP 8SC1-1310-1550-D

IPT-SFP 8SC1-1310-1550-D представляет собой высокопроизводительный экономичный модуль, совместимый с интерфейсом SC со встроенным WDM для двунаправленной последовательной оптической передачи данных. Этот модуль предназначен для одномодового одиночного волокна, работает на длине волны 1550/1310нм.

Секция передатчика включает в себя FP и микросхему драйвера с температурной компенсацией и схемой автоматического управления мощностью, что делает выходную мощность секции передатчика и коэффициент погашения стабильными при рабочей температуре.

Секция приемника включает в себя эффективный фотодиод InGaAs и трансимпеданс с АРУ для широкого динамического диапазона.

Функции:



  • До 1,25 Гбит/с
  • Поддержка горячей замены
  • Одно волокно SC для двунаправленной передачи
  • Длина волны(передающая) 1550нм
  • Длина волны(принимающая) 1310нм
  • Встроенные цифровые диагностические функции
  • Тип волокна SMF, 9/125мкм
  • Расстояние передачи данных 3км
  • Питание +3.3В
  • Диапазон температур: от 0°C до 70°C
  • Низкий уровень электромагнитных помех, защита от электрического разряда
  • Соответствие требованиям RoHS, отсутствия свинца

Схема номеров и названий контактов блока разъемов главной платы

Номер Имя Назначение 1 VeeT Земля передатчика (общая с землей приемника) 2 TX Fault Индикация неисправности передатчика 3 TX Disable Отключение передатчика 4 MOD-DEF2 SDA последовательный сигнал передачи данных 5 MOD-DEF1 SCL последовательный синхронный сигнал 6 MOD-DEF0 Индикация наличия трансивера 7 Rate Select Не используется 8 LOS Потеря сигнала 9 VeeR Земля приемника (общая с землей передатчика) 10 VeeR Земля приемника (общая с землей передатчика) 11 VeeR Земля приемника (общая с землей передатчика) 12 RD- Инвертированный вывод полученных данных 13 RD+ Вывод полученных данных 14 VeeR Земля приемника (общая с землей передатчика) 15 VccR Питание приемника 16 VccT Питание передатчика 17 VeeT Земля передатчика (общая с землей приемника) 18 TD+ Вход для передачи данных 19 TD- Инвертированный вход для передачи данных 20 VeeT Земля передатчика (общая с землей приемника)



Рекомендуемая схема хоста SFP

Блок-схема

Технические характеристики IPTRONIC IPT-SFP 8SC1-1310-1550-D

Электрические характеристики

Параметр Обозначение Мин. Среднее Макс. Единица измерения Напряжение Vcc 3.0 3.3 3.6 V Ток Icc     170 mA Пусковой ток Isurge     Icc+30 mA Максимальная мощность Pmax     1.0 mW Transmitter/Передающая часть: Входное дифференциальное сопротивление Rin 90 100 110  Несимметричный ввод данных Vin PP 250   1200 mVp-p Напряжение отключения VD Vc-1.3   Vcc V Напряжение включения VEN Vee   Vee+ 0.8 V Время отключения Tdessert     10 us Receiver/Принимающая часть: Несимметричный выход данных Vout,pp 300   800 mv Время нарастания выходных данных tr     1300 ps Время спада вывода данных tf     1300 ps Ошибка LOS Vlosfault Vcc – 0.5   VCC_host V Норма LOS Vlos norm Vee   Vee+0.5 V Отказ от источника питания PSR 100     mVpp Вклад детерминированного джиттера RXΔDJ     51.7 ps Общий вклад джиттера RXΔTJ 100     ps



Оптические параметры

Параметр Обозначение Мин. Среднее Макс. Единица измерения Transmitter/Передающая часть: Длина волны λc 1270 1310 1360 nm Спектральная ширина σ     4 nm Оптическая выходная мощность Pout -15   -7 dBm Оптическое время нарастания/спада tr / tf     260 ps Коэффициент вымирания ER 8     dB Вклад детерминированного джиттера TXΔDJ     56.5 ps Общий вклад джиттера TXΔTJ     0.284 ps Глаз-диаграммы Соответствует спецификации IEEE 802.3 Шум относительной интенсивности RIN     -120 dB/Hz Receiver/Принимающая часть Длина волны  1530 1550 1570 nm Перегрузка приемника Pol     -1 dBm Чувствительность Sen     -24 dBm Подтверждение RX_LOS LOS A -36     dBm Отмена RX_LOS LOS D     -26 dBm Гистерезис RX_LOS LOS H 0.5     dB Основные Скорость передачи данных BR   1250   Gb/s Частота битовых ошибок BER     10-12   Максимальная поддерживаемая длина канала на 9/125 мкм SMF@155M LMAX   3   km Общий системный бюджет LB 12     dB



Структура:
