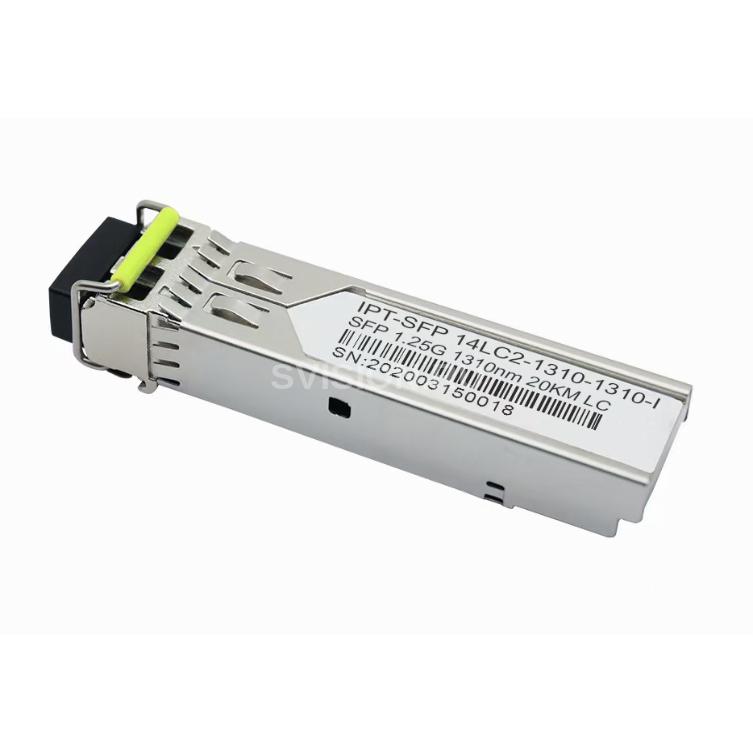

IPTRONIC IPT-SFP 14LC2-1310-1310-I

Описание IPTRONIC IPT-SFP 14LC2-1310-1310-I

IPT-SFP 14LC2-1310-1310-I приемопередатчик с малым форм-фактором (SFP) представляет собой высокопроизводительный экономичный модуль с дуплексным оптическим интерфейсом LC, стандартным CML со связью по переменному току для высокоскоростного сигнала, сигналов управления и контроля LVTTL. В секции приемника используется PIN-приемник, а в передатчике используется лазер FP 1310 нм. 14 дБ обеспечивает применение этого модуля 1000 BASE Ethernet на расстоянии 20 км.

Функции:

• До 1,25 Гбит/с
• Поддержка горячей замены
• Одно волокно LC для двунаправленной передачи
• Длина волны(передающая) FP 1310нм
• Дуплексный разъем LC
• Встроенные цифровые диагностические функции
• Интерфейс мониторинга
• Тип волокна SMF, 9/125μm
• Расстояние передачи данных 20км
• Питание +3.3В
• Диапазон температур: от -40°C до 85°C
• Низкий уровень электромагнитных помех, защита от электрического разряда
• Соответствие требованиям RoHS, отсутствия свинца

Схема номеров и названий контактов блока разъемов главной платы

Номер Имя Назначение 1 VeeT Земля передатчика (общая с землей приемника) 2 TX Fault Индикация неисправности передатчика 3 TX Disable Отключение передатчика 4 MOD-DEF2 SDA последовательный сигнал передачи данных 5 MOD-DEF1 SCL последовательный синхронный сигнал 6 MOD-DEF0 Индикация наличия трансивера 7 Rate Select Не используется 8 LOS Потеря сигнала 9 VeeR Земля приемника (общая с землей передатчика) 10 VeeR Земля приемника (общая с землей передатчика) 11 VeeR Земля приемника (общая с землей передатчика) 12 RD- Инвертированный вывод полученных данных 13 RD+ Вывод полученных данных 14 VeeR Земля приемника (общая с землей передатчика) 15 VccR Питание приемника 16 VccT Питание передатчика 17 VeeT Земля передатчика (общая с землей приемника) 18 TD+ Вход для передачи данных 19 TD- Инвертированный вход для передачи данных 20 VeeT Земля передатчика (общая с землей приемника)



Рекомендуемая схема хоста SFP

Технические характеристики IPTRONIC IPT-SFP 14LC2-1310-1310-I

Электрические характеристики

Параметр Обозначение Мин. Среднее Макс. Единица измерения Напряжение Vcc 3.0 3.3 3.6 V Ток Icc     170 mA Пусковой ток Isurge     Icc+30 mA Максимальная мощность Pmax     1.0 mW Transmitter/Передающая часть: Входное дифференциальное сопротивление Rin 90 100 110  Несимметричный ввод данных Vin PP 200   1200 mVp-p Напряжение отключения VD Vcc-1.3   Vcc V Напряжение включения VEN Vee   Vee+ 0.8 V Время отключения Tdessert     10 us Receiver/Принимающая часть: Несимметричный выход данных Vout,pp 250   1000 mv Время нарастания выходных данных tr     260 ps Время спада вывода данных tf     260 ps Ошибка LOS Vlosfault Vcc – 0.5   VCC_host V Норма LOS Vlos norm Vee   Vee+0.5 V Отказ от источника питания PSR 100     mVpp Вклад детерминированного джиттера RXΔDJ     51.7 ps Общий вклад джиттера RXΔTJ     122.4 ps



Оптические параметры

Параметр Обозначение Мин. Среднее Макс. Единица измерения Transmitter/Передающая часть: Длина волны λc 1270 1310 1360 nm Спектральная ширина σ     1 nm Оптическая выходная мощность Pout 30     dBm Оптическое время нарастания/спада tr / tf -9   -3 ps Коэффициент вымирания ER     260 dB Вклад детерминированного джиттера TXΔDJ 14     ps Общий вклад джиттера TXΔTJ     -120 ps Глаз-диаграммы Соответствует спецификации IEEE 802.3 Шум относительной интенсивности RIN     -120 dB/Hz Receiver/Принимающая часть Длина волны  1260   1360 nm Перегрузка приемника Pol -1     dBm Чувствительность Sen     -24 dBm Подтверждение RX_LOS LOS A -36     dBm Отмена RX_LOS LOS D     -26 dBm Гистерезис RX_LOS LOS H 0.5     dB Основные Скорость передачи данных BR   1250   Gb/s Частота битовых ошибок BER     10-12   Максимальная поддерживаемая длина канала на 9/125 мкм SMF@155M LMAX     20 km Общий системный бюджет LB 15     dB



Структура:
