Описание Штиль IC-SNMP/mini-USB
Плата расширения интерфейсов «Штиль» IC-SNMP/mini-USB предназначена для локального или удаленного мониторинга, настройки и тестирования оборудования «Штиль»:
стабилизаторов переменного напряжения «Штиль» серии ИнСтаб мощностью 6-20 кВА;
однофазных ИБП «Штиль» серий ST, SR, SW, STR мощностью 1-10 кВА.

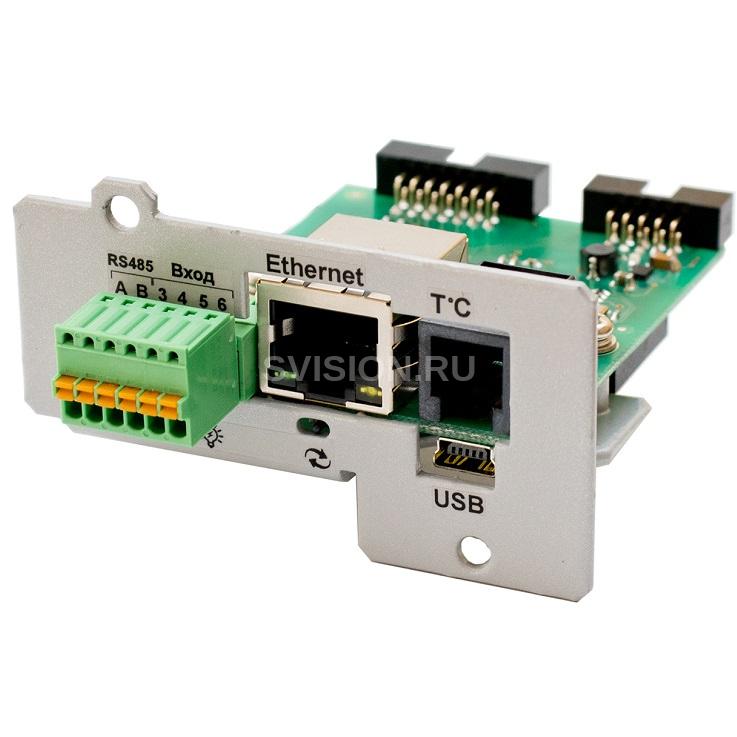

На фронтальной панели платы расширения расположены разъемы:
mini-USB – соединение с ПК;
Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором;
сигнализация («сухие» контакты) – входы для мониторинга внешних сигналов;
RS-485 – мониторинг внешних устройств по проприетарному протоколу;
4P4C – разъём для подключение датчика «Штиль» TS-1, измеряющего температуру воздуха внутри или около ИБП/стабилизатора (датчик входит в комплект поставки).
Под линейкой наружных разъемов находятся элементы индикации и управления:
зеленый светодиод «Питание» – показывает режим работы/состояние ИБП/стабилизатора;
синий светодиод «Связь» – индуцирует статус интерфейса между контроллером ИБП/стабилизатора и платой расширения;
кнопка «Сброс» – выполняет перезагрузку ПО, а также сброс настроек к заводским параметрам.
Мониторинг и управление через модуль IC-SNMP/mini-USB можно выполнять двумя способами:
при помощи специализированного ПО «ShtylDeviceManager»;
через WEB-интерфейс, используя браузер.
При любом варианте подключения можно получать информацию о состоянии ИБП/стабилизатора и его параметрах, изменять настройки, просматривать журнал событий. Благодаря поддержке протокола SNMP, возможна настройка отправки извещений о важных событиях на четыре IP-адреса, выбранных пользователем.
Комплектация:
- Карта мониторинга IC-SNMP/mini-USB - 1 шт.
- Интерфейсный кабель USB A - miniUSB - 1 шт.
- Датчик температуры - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Упаковка - 1 шт.
