Описание Штиль IC-RS232/Dry Contact
Плата расширения интерфейсов IC-RS232/Dry Contacts предназначена для локального мониторинга, управления и настройки оборудования «Штиль»:
инверторных стабилизаторов переменного напряжения серии «ИнСтаб» мощностью 6 - 20 кВА;
однофазных ИБП серий ST, SR, SW, STR мощностью 1-10 кВА.

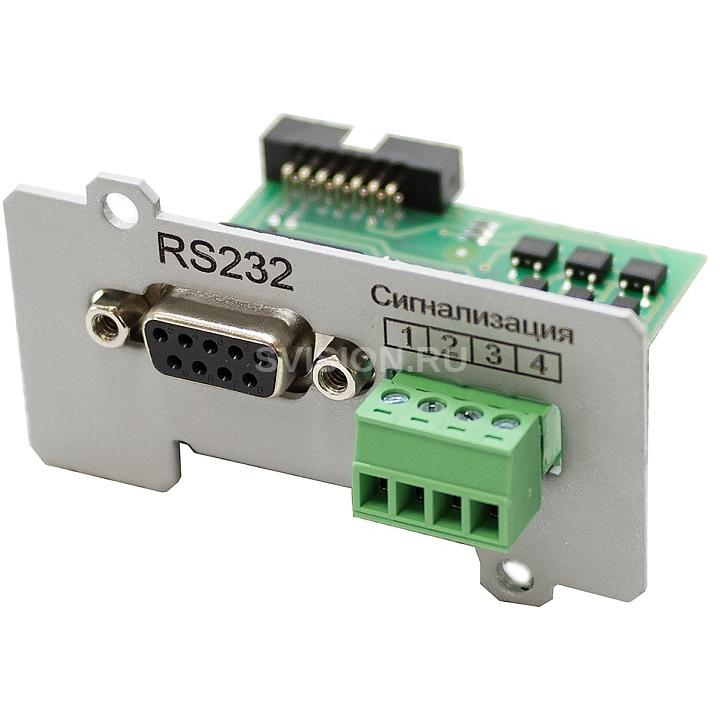

На фронтальной панели платы расширения расположены разъемы:
DB-9 интерфейса RS-232;
сигнализация – «сухие» нормально замкнутые выходные контакты:
- сигнал общей аварии;
- работа ИБП/стабилизатора в режиме байпас;
- работа ИБП от аккумуляторных батарей (не используется для стабилизаторов);
- общий.
Мониторинг состояния, настройка параметров, тестирование ИБП/стабилизатора осуществляется по интерфейсу RS-232. Поддерживаются протоколы:
Megatec – с использованием верхнеуровневого программного обеспечения стороннего производителя, совместимого с данным протоколом;
проприетарный протокол обмена «Штиль» – с применением специализированного программного обеспечения «Shtyl Device Manager».
Напряжение на выходных «сухих» контактах не должно превышать 26 В. Предельное значение тока 20 мА.
Комплектация:
- Карта мониторинга IC-RS232/Dry contacts - 1 шт.
- Интерфейсный кабель RS-232 - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Упаковка - 1 шт.
