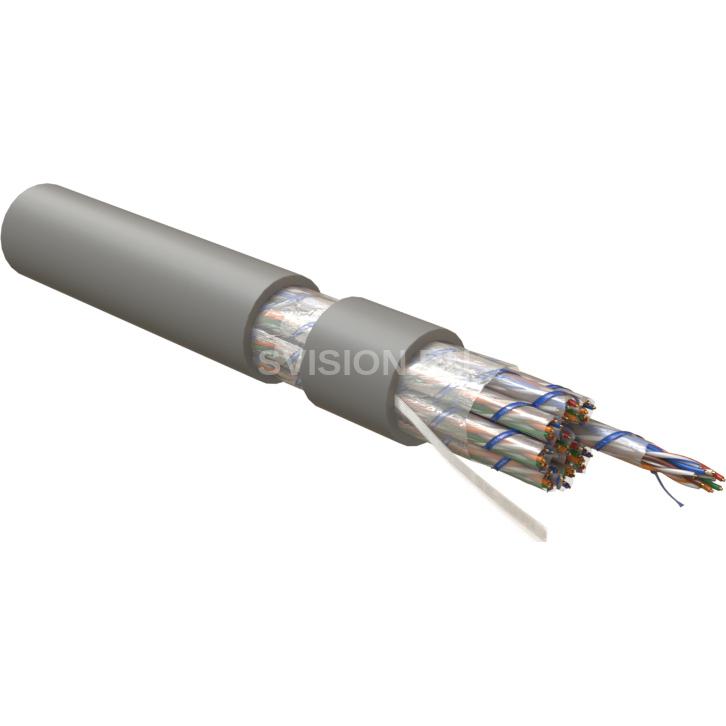

Описание Hyperline UUTP50W-C5-S24-IN-LSZH-GY

Применение Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 5 в условиях незначительных электромагнитных помех. Передача сигналов 100 Мбит/с на частоте до 100 МГц Поддерживаемые приложения 10–100 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, другие приложения кабельных систем категории 5

Технические характеристики Hyperline UUTP50W-C5-S24-IN-LSZH-GY

Основные характеристики   Категория (TIA/EIA): 5 Количество пар: 50 Конструкция кабеля: U/UTP Цвет: серый Среда эксплуатации: внутри помещений (indoor) Внешний диаметр: 17.3 мм Температура эксплуатации: -40 °C ... +75 °C Скрепляющая обмотка: полиэстерная лента, спиральная намотка Оболочка   Материал внешней оболочки: LSZH (малодымный безгалогенный компаунд) Толщина оболочки: 1 мм Проводник   Конструкция проводников: однопроволочная (solid) Калибр AWG: 24 AWG Номинальный диаметр проводника: 0,51 мм Сечение проводника: 0,205 кв. мм Материал проводников: электролитическая медь Изоляция проводников: полиэтилен высокой плотности (HDPE) Диаметр проводника в изоляции: 0.9 мм Предельное отклонение по диаметру проводника в изоляции: 0,05 мм Габариты и вес   Масса 1 км кабеля: 353 кг Длина кабеля в упаковке: 500 м Эксплуатационные характеристики   Допустимое растягивающее усилие (эксплуатация): 110 Н Минимальный радиус изгиба: 10 / 8 наружных диаметров (монтаж/экспл.) Температура хранения: -40 °C ... +60 °C Дополнительные характеристики   Предельное отклонение по внешнему диаметру: 0,8 мм Тип упаковки: коробка Бронирование: без брони Электрические характеристики   Диапазон частот: 1-100 МГц Волновое сопротивление (при 100 МГц): 100 ±15 Ом Электр. сопротивление жилы (при 20 °С), не более: 95 Ом/км Омическая асимметрия жил в паре (макс.): 2 % Сопротивление изоляции жил (мин.): 5 ГОм·км Испытательное напряжение (пост. ток): 1000 В/1 мин Электрическая емкость рабочей пары (макс.): 56 пФ/м Емкостная ассиметрия на частоте 1 кГц (макс.): 1,6 пФ/м Скорость распространения сигнала (мин.): 69 % Асимметрия задержки сигнала (макс.): 45 нс/100 м Упаковка   Высота упаковки: 410 мм Ширина упаковки: 210 мм Глубина упаковки: 410 мм
