Описание Hyperline UUTP4-C6-S23-IN-LSZH-PK-100

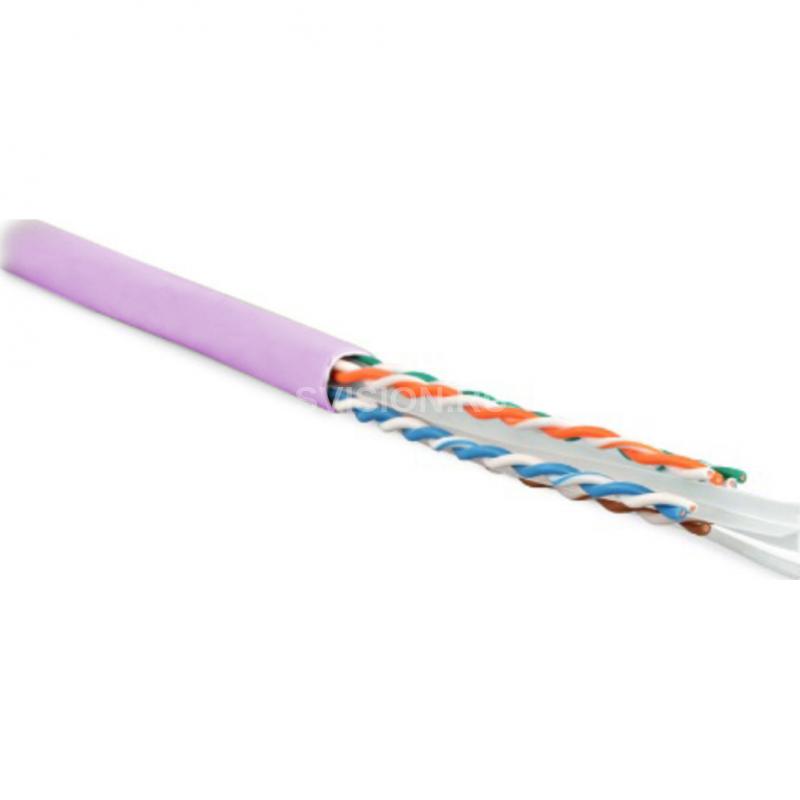

Hyperline UUTP4-C6-S23-IN-LSZH-PK-100 (100 м) Кабель витая пара, неэкранированный U/UTP, категория 6, 4 пары 23 AWG, 4х2х0,55 мм, однопроволочные жилы, с разделителем, LSZH, нг(А)-HF, внутренний -40°C – +75°C, розовый, системная гарантия 25 лет
Технические характеристики Hyperline UUTP4-C6-S23-IN-LSZH-PK-100
Основные характеристики
Категория (TIA/EIA):
6
Количество пар:
4
Конструкция кабеля:
U/UTP
Цвет:
розовый
Среда эксплуатации:
внутри помещений (indoor)
Внешний диаметр:
6.2 мм
Температура эксплуатации:
-40 °C ... +75 °C
Оболочка
Материал внешней оболочки:
LSZH (малодымный безгалогенный компаунд)
Толщина оболочки:
0.45 мм
Проводник
Конструкция проводников:
однопроволочная (solid)
Калибр AWG:
23 AWG
Номинальный диаметр проводника:
0,57 мм
Сечение проводника:
0,255 кв. мм
Материал проводников:
медь электролитическая отожженная (BC)
Изоляция проводников:
полиэтилен высокой плотности (HDPE)
Диаметр проводника в изоляции:
0.97 мм
Предельное отклонение по диаметру проводника в изоляции:
0,04 мм
Стандарты
Соответствие стандартам:
IEC 61156, IEE 802.3ab (1000BASE-T) ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 6/ Класс E) IEC 60332-1, IEC 60754, IEC 61034 ГОСТ 54429-2011, 31565-2012: нг(А)-HF
Габариты и вес
Масса 1 км кабеля:
42.3 кг
Длина кабеля в упаковке:
100 м
Эксплуатационные характеристики
Допустимое растягивающее усилие (эксплуатация):
92 Н
Минимальный радиус изгиба:
8 / 4 наружных диаметров (монтаж/экспл.)
Температура хранения:
-40 °C ... +60 °C
Дополнительные характеристики
Минимальный радиус изгиба (монтаж):
110 мм
Наличие разделителя:
Да
Предельное отклонение по внешнему диаметру:
0,5 мм
Тип упаковки:
коробка
Бронирование:
без брони
Электрические характеристики
Диапазон частот:
1-250 МГц
Волновое сопротивление (при 100 МГц):
100 ±15 Ом
Электр. сопротивление жилы (при 20 °С), не более:
73 Ом/км
Омическая асимметрия жил в паре (макс.):
2 %
Сопротивление изоляции жил (мин.):
5 ГОм·км
Испытательное напряжение (пост. ток):
700 В/1 мин
Электрическая емкость рабочей пары (макс.):
56 пФ/м
Емкостная ассиметрия на частоте 1 кГц (макс.):
1,2 пФ/м
Скорость распространения сигнала (мин.):
67 %
Асимметрия задержки сигнала (макс.):
35 нс/100 м
Упаковка
Высота упаковки:
145 мм
Ширина упаковки:
290 мм
Глубина упаковки:
290 мм
