Описание Hyperline UUTP4-C5E-P24-IN-PVC-GY-100

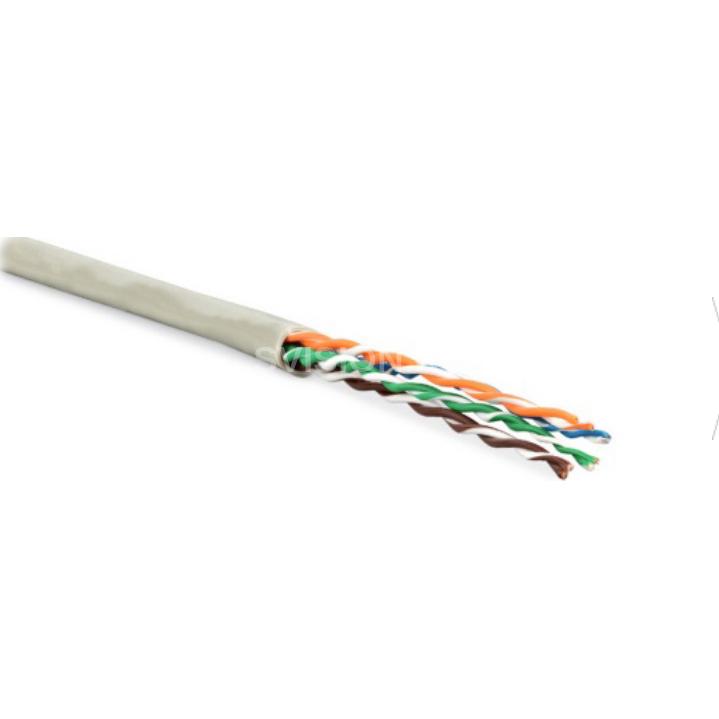

Hyperline UUTP4-C5E-P24-IN-PVC-GY-100 (100 м) Кабель витая пара, неэкранированный U/UTP, категория 5e, 4 пары 24 AWG, 4х2х0,60 мм, многопроволочные жилы, PVC, нг(А)-LS, внутренний -20°C – +75°C, серый
Технические характеристики Hyperline UUTP4-C5E-P24-IN-PVC-GY-100
Категория (TIA/EIA):
5e
Количество пар:
4
Конструкция кабеля:
U/UTP
Цвет:
серый
Среда эксплуатации:
внутри помещений (indoor)
Внешний диаметр:
5.3 мм
Температура эксплуатации:
-20 °C ... +75 °C
Оболочка
Материал внешней оболочки:
PVC (поливинилхлорид)
Толщина оболочки:
0.45 мм
Проводник
Конструкция проводников:
многопроволочная (stranded)
Калибр AWG:
24 AWG
Номинальный диаметр проводника:
0,60 мм
Сечение проводника:
0,23 кв. мм
Число и диаметр проволок проводника:
7 х 0,203 мм
Материал проводников:
медь электролитическая отожженная (BC)
Изоляция проводников:
полиэтилен высокой плотности (HDPE)
Диаметр проводника в изоляции:
0.9 мм
Предельное отклонение по диаметру проводника в изоляции:
0,05 мм
Габариты и вес
Масса 1 км кабеля:
34 кг
Длина кабеля в упаковке:
100 м
Эксплуатационные характеристики
Допустимое растягивающее усилие (монтаж):
80 Н
Минимальный радиус изгиба:
6 / 4 наружных диаметров (монтаж/экспл.)
Температура хранения:
-20 °C ... +50 °C
Дополнительные характеристики
Предельное отклонение по внешнему диаметру:
0,5 мм
Тип упаковки:
коробка
Бронирование:
без брони
Электрические характеристики
Диапазон частот:
1-100 МГц
Волновое сопротивление (при 100 МГц):
100 ±15 Ом
Электр. сопротивление жилы (при 20 °С), не более:
93,8 Ом/км
Омическая асимметрия жил в паре (макс.):
5 %
Сопротивление изоляции жил (мин.):
5 ГОм·км
Испытательное напряжение (пост. ток):
2,5 кВ/2 с
Электрическая емкость рабочей пары (макс.):
56 пФ/м
Скорость распространения сигнала (мин.):
72 %
Асимметрия задержки сигнала (макс.):
35 нс/100 м
Упаковка
Высота упаковки:
120 мм
Ширина упаковки:
290 мм
Глубина упаковки:
290 мм
