Описание Hyperline UUTP10W-C5-S24-OUT-PE-BK

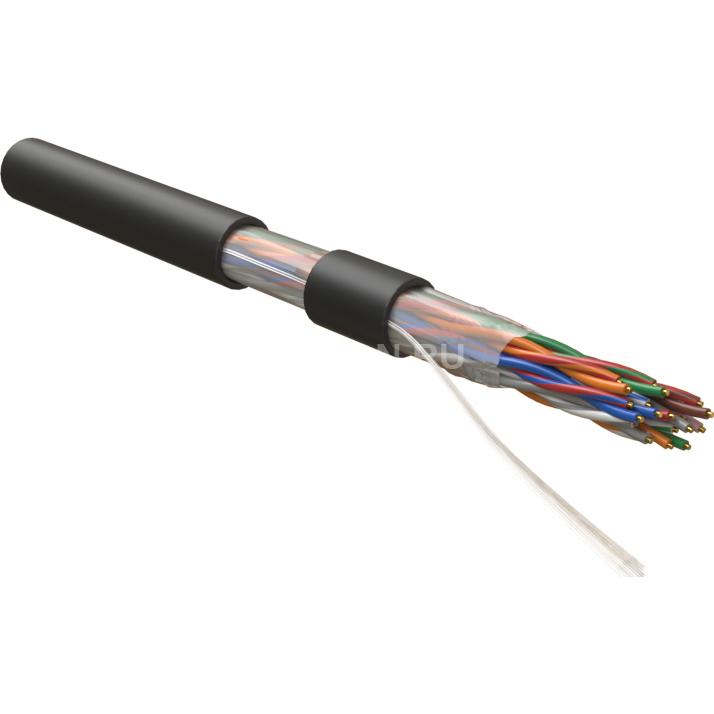

Hyperline UUTP10W-C5-S24-OUT-PE-BK Кабель витая пара, неэкранированный U/UTP, категория 5, 10 пар 24 AWG, 10х2х0,51 мм, однопроволочные жилы, PE, внешний -40°C – +80°C, черный
Технические характеристики Hyperline UUTP10W-C5-S24-OUT-PE-BK
Основные характеристики
Категория (TIA/EIA):
5
Количество пар:
10
Конструкция кабеля:
U/UTP
Цвет:
черный
Среда эксплуатации:
вне помещений (out)
Внешний диаметр:
8.5 мм
Температура эксплуатации:
-40 °C ... +80 °C
Скрепляющая обмотка:
полиэстерная лента, спиральная намотка
Оболочка
Материал внешней оболочки:
PE (полиэтилен)
Толщина оболочки:
1 мм
Проводник
Конструкция проводников:
однопроволочная (solid)
Калибр AWG:
24 AWG
Номинальный диаметр проводника:
0,51 мм
Сечение проводника:
0,205 кв. мм
Материал проводников:
электролитическая медь
Изоляция проводников:
полиэтилен высокой плотности (HDPE)
Диаметр проводника в изоляции:
0.89 мм
Предельное отклонение по диаметру проводника в изоляции:
0,05 мм
Габариты и вес
Масса 1 км кабеля:
84.7 кг
Длина кабеля в упаковке:
500 м
Эксплуатационные характеристики
Допустимое растягивающее усилие (эксплуатация):
110 Н
Минимальный радиус изгиба:
10 / 8 наружных диаметров (монтаж/экспл.)
Температура хранения:
-20 °C ... +60 °C
Дополнительные характеристики
Предельное отклонение по внешнему диаметру:
1,0 мм
Тип упаковки:
коробка
Бронирование:
без брони
Электрические характеристики
Диапазон частот:
1-100 МГц
Волновое сопротивление (при 100 МГц):
100 ±15 Ом
Электр. сопротивление жилы (при 20 °С), не более:
95 Ом/км
Омическая асимметрия жил в паре (макс.):
2 %
Сопротивление изоляции жил (мин.):
5 ГОм·км
Испытательное напряжение (пост. ток):
1000 В/1 мин
Электрическая емкость рабочей пары (макс.):
56 пФ/м
Емкостная ассиметрия на частоте 1 кГц (макс.):
1,6 пФ/м
Скорость распространения сигнала (мин.):
69 %
Асимметрия задержки сигнала (макс.):
45 нс/100 м
Упаковка
Высота упаковки:
240 мм
Ширина упаковки:
280 мм
Глубина упаковки:
280 мм
