Описание Hyperline SFUTP4-C5E-P26-IN-LSZH-GN-305

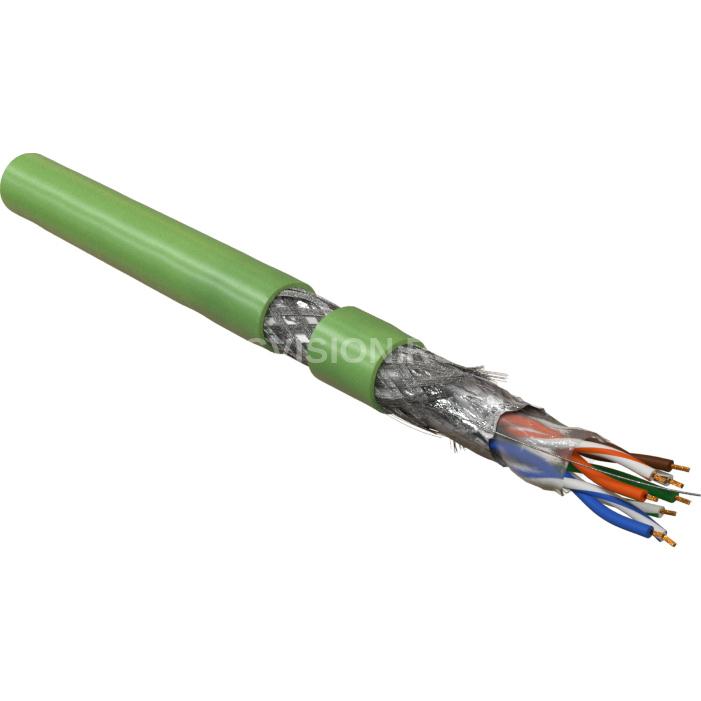

Hyperline SFUTP4-C5E-P26-IN-LSZH-GN-305 (305 м) Кабель витая пара, экранированный SF/UTP, общий экран оплетка и фольга, категория 5e, 4 пары 26 AWG, 4х2х0,48 мм, многопроволочные жилы, LSZH, нг(А)-HF, внутренний -40°C – +75°C, зеленый
Технические характеристики Hyperline SFUTP4-C5E-P26-IN-LSZH-GN-305
Основные характеристики
Категория (TIA/EIA):
5e
Количество пар:
4
Конструкция кабеля:
SF/UTP
Цвет:
зеленый
Внешний диаметр:
5.7 мм
Общий экран:
алюминизированная полиэстерная пленка и оплетка из медных луженых проволок
Температура эксплуатации:
-40 °C ... +75 °C
Скрепляющая обмотка:
полиэстерная лента, спиральная намотка
Оболочка
Материал внешней оболочки:
LSZH (малодымный безгалогенный компаунд)
Толщина оболочки:
0.4 мм
Проводник
Конструкция проводников:
многопроволочная (stranded)
Калибр AWG:
26 AWG
Номинальный диаметр проводника:
0,48 мм
Сечение проводника:
0,142 кв. мм
Число и диаметр проволок проводника:
7 х 0,16 мм
Материал проводников:
электролитическая медь
Изоляция проводников:
полиэтилен высокой плотности (HDPE)
Диаметр проводника в изоляции:
0.93 мм
Предельное отклонение по диаметру проводника в изоляции:
0,02 мм
Габариты и вес
Масса 1 км кабеля:
37 кг
Длина кабеля в упаковке:
305 м
Экран
Материал дренажного провода:
медь луженая (TC)
Диаметр дренажного провода:
0.38 мм
Конструкция дренажного провода:
многопроволочная (stranded)
Эксплуатационные характеристики
Допустимое растягивающее усилие (монтаж):
90 Н
Допустимое растягивающее усилие (эксплуатация):
90 Н
Минимальный радиус изгиба:
8 / 4 наружных диаметров (монтаж/экспл.)
Температура хранения:
-40 °C ... +60 °C
Дополнительные характеристики
Предельное отклонение по внешнему диаметру:
0,2 мм
Тип упаковки:
коробка
Площадь проволочного покрытия (экрана):
65 %
Бронирование:
без брони
Электрические характеристики
Диапазон частот:
1-100 МГц
Волновое сопротивление (при 100 МГц):
100 ±15 Ом
Электр. сопротивление жилы (при 20 °С), не более:
145 Ом/км
Омическая асимметрия жил в паре (макс.):
2 %
Сопротивление изоляции жил (мин.):
5 ГОм·км
Испытательное напряжение (пост. ток):
700 В/1 мин
Электрическая емкость рабочей пары (макс.):
44 пФ/м
Скорость распространения сигнала (мин.):
68 %
Асимметрия задержки сигнала (макс.):
35 нс/100 м
Упаковка
Высота упаковки:
210 мм
Ширина упаковки:
420 мм
Глубина упаковки:
420 мм
