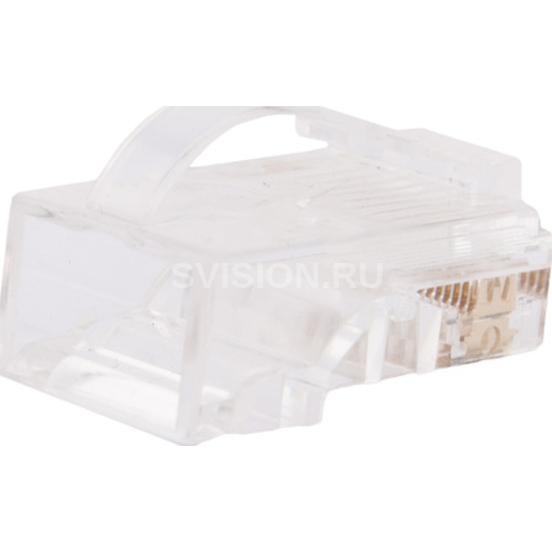

Описание Hyperline PLEZ-8P8C-UA-C5-100
Разъемы Hyperline позволяют осуществлять механическое соединение проводников как одинакового, так и разных типов. В зависимости от назначения разъемы могут иметь от одного до нескольких десятков или сотен контактов. Конструкция разъемов достаточно проста – корпус, группа контактов и кабельный ввод. Выпускаемые разъемы предназначены для эксплуатации в широком диапазоне температур, изготавливаются из высококачественных материалов и, как и все другие изделия торговой марки Hyperline, проходят соответствующее тестирование на заводах компании. Контактная группа разъемов делается из металлов, обладающих хорошей проводимостью. Кроме того, для улучшения проводимости контакты покрываются тонким слоем золота или других драгоценных металлов.
Технические характеристики Hyperline PLEZ-8P8C-UA-C5-100
Категория (TIA/EIA):
5e
Тип разъема:
RJ45
Тип подключаемых проводников:
медные одно- и многопроволочные жилы
Диаметр подключаемых проводников:
0,40-0,57 мм (26-23 AWG)
Диаметр подключаемого проводника в изоляции:
0,93 ... 1,04 мм
Наружный диаметр подключаемого кабеля:
5,5 мм
Тип фиксирующей защелки:
фиксирующая защелка с дугообразным рычагом
Материалы
Материал корпуса RJ-45:
поликарбонат (PC)
Материал контактов RJ-45:
фосфористая бронза с напылением золотом 1,27 мкм (50µ") поверх 2,54 мкм никелировки
Материал IDC-контактов:
фосфористая бронза
Электрические характеристики
Максимальный ток:
1.5 А
Рабочее напряжение:
48 В
Контактное сопротивление (макс.):
20 мОм
Сопротивление изоляции (мин.):
500 МОм
Испытательное напряжение:
1000 В / 60 Гц / 1 мин.
Эксплуатационные характеристики
Температура эксплуатации:
-20 °C ... +75 °C
Относительная влажность воздуха (макс.):
93 %
Количество циклов коммутации (мин.):
1200
Упаковка
Высота единичной упаковки:
45 мм
Ширина единичной упаковки:
150 мм
Глубина единичной упаковки:
200 мм
Вес единичной упаковки:
0.16 кг
Стандарты
Соответствие стандартам:
ANSI/TIA/EIA-568-C.2, ISO/IEC 11801:2010, IEC 60603-7, UL 1863
