Описание Hyperline FUTP12W-C5-S24-IN-LSZH-GY

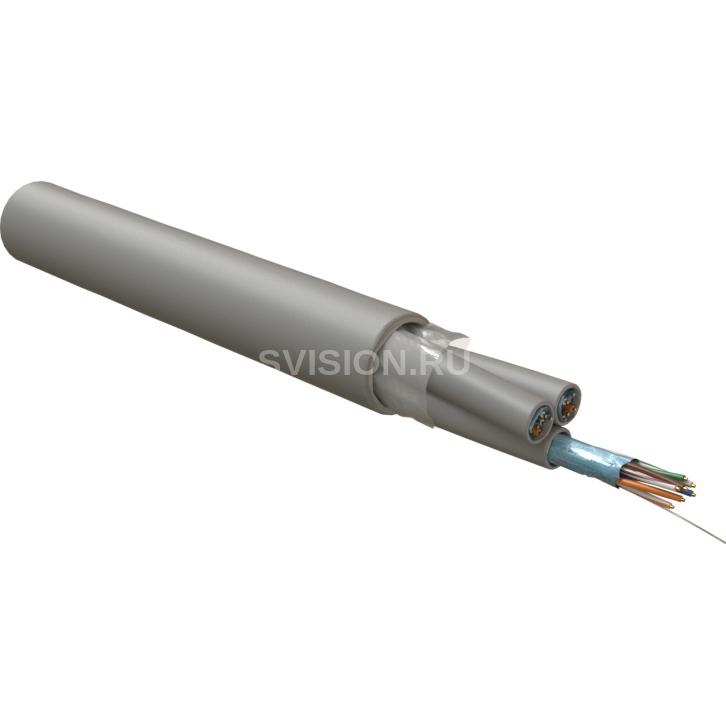

Hyperline FUTP12W-C5-S24-IN-LSZH-GY Кабель витая пара, экранированный 3x(4 пары F/UTP, общий экран фольга, оболочка LSZH), категория 5, 24 пары 24 AWG, 24х2х0,51 мм, однопроволочные жилы, LSZH, нг(А)-HF, внутренний -40°C – +75°C, серый
Технические характеристики Hyperline FUTP12W-C5-S24-IN-LSZH-GY
Основные характеристики
Категория (TIA/EIA):
5
Количество пар:
12
Конструкция кабеля:
F/UTP
Цвет:
серый
Среда эксплуатации:
внутри помещений (indoor)
Внешний диаметр:
14 мм
Общий экран:
алюминизированная полиэстерная пленка
Температура эксплуатации:
-40 °C ... +75 °C
Оболочка
Материал внешней оболочки:
LSZH (малодымный безгалогенный компаунд)
Материал внутренней оболочки:
LSZH (малодымный безгалогенный компаунд)
Диаметр по внутренней оболочке:
5.5 мм
Толщина оболочки:
0.8 мм
Проводник
Конструкция проводников:
однопроволочная (solid)
Калибр AWG:
24 AWG
Номинальный диаметр проводника:
0,51 мм
Сечение проводника:
0,205 кв. мм
Материал проводников:
электролитическая медь
Изоляция проводников:
полиэтилен высокой плотности (HDPE)
Диаметр проводника в изоляции:
0.93 мм
Предельное отклонение по диаметру проводника в изоляции:
0,02 мм
Габариты и вес
Масса 1 км кабеля:
162 кг
Длина кабеля в упаковке:
500 м
Экран
Материал дренажного провода:
медь луженая (TC)
Диаметр дренажного провода:
0.45 мм
Конструкция дренажного провода:
однопроволочная (solid)
Эксплуатационные характеристики
Допустимое растягивающее усилие (монтаж):
140 Н
Минимальный радиус изгиба:
10 / 8 наружных диаметров (монтаж/экспл.)
Температура хранения:
-40 °C ... +60 °C
Дополнительные характеристики
Тип упаковки:
коробка
Бронирование:
без брони
Электрические характеристики
Диапазон частот:
1-100 МГц
Волновое сопротивление (при 100 МГц):
100 ±15 Ом
Электр. сопротивление жилы (при 20 °С), не более:
95 Ом/км
Омическая асимметрия жил в паре (макс.):
5 %
Сопротивление изоляции жил (мин.):
5 ГОм·км
Электрическая емкость рабочей пары (макс.):
56 пФ/м
Упаковка
Высота упаковки:
550 мм
Ширина упаковки:
550 мм
Глубина упаковки:
490 мм
