Описание Hiden KU9110-RT

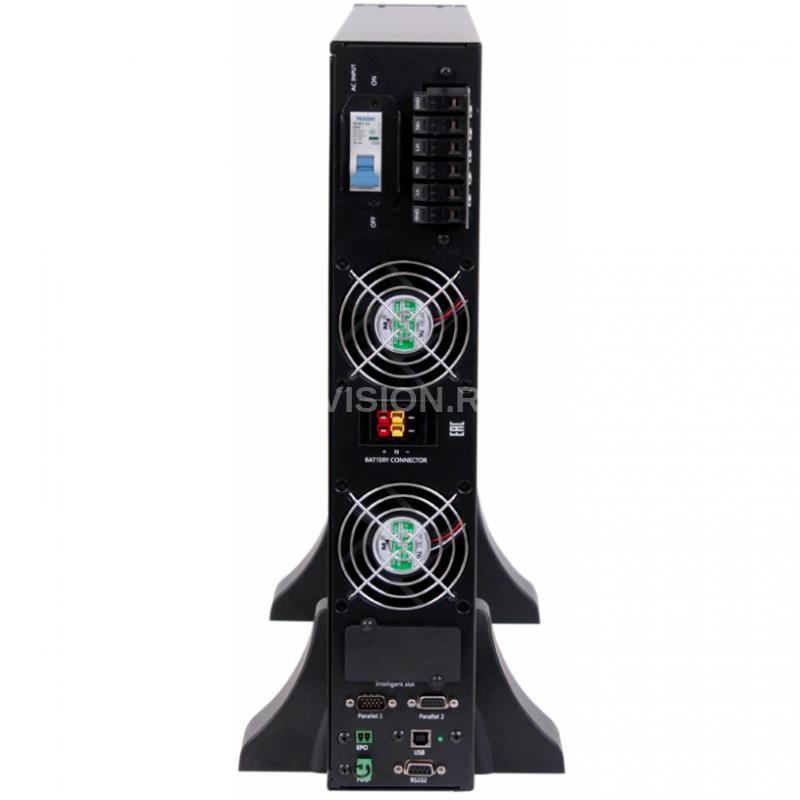

ИБП HIDEN KU9110-RT
Универсальный ИБП корпус Rack/Tower подключение внешних АКБ, однофазный вход / однофазный выход, ONLINE, 10000 ВА / 9000 Вт.
- Назначение ИБП: Кратковременная автономия
- Полная мощность (ВА): 10000
- Активная мощность (Вт): 9000
- Входное напряжение: 1-ф (220/230В)
- Выходное напряжение: 1-ф (220/230В)
- Количество внешних АКБ: 16 шт. (192В), 18 шт. (216В), 20 шт. (240В), Батарейный блок (R/T)
- Топология ИБП: Онлайн ИБП
- Форм-фактор ИБП: R/T для монтажа в 19' стойку
- Тип аккумуляторов: Внешние АКБ
ИБП HIDEN KU91010-RT, однофазный ИБП, корпус Rack/Tower, подключение внешних блоков АКБ.
Сферы использования:
- Коммутаторы, маршрутизаторы, сетевое оборудование
- Системы хранения данных
- Серверное оборудование
- Концентраторы телекоммуникационных сетей
- Промышленное оборудование
- Стойки АСУ ТП
Универсальный ИБП для стоечного и напольного размещения с масштабируемым временем автономной работы.
Особенности:
- Универсальный RT корпус 2U
- Синусоидальный выходной сигнал
- Двойное преобразование (онлайн топология)
- Возможность параллельной работы
- Резервирование N+1, N+X
- ЖК-дисплей с функцией настройки
- Удаленное администрирование
- RS-232, USB
- SNMP-карта для удаленного мониторинга (опция)
- Сухие контакты (опция)
- Управление аварийным отключением через порт удаленного аварийного отключения (EPO)
*Возможность подключения ДГУ Для масштабирования времени автономной работы подключенной нагрузки с ИБП серии MP RT III 6-10 кВА используются внешние модули АКБ
Технические характеристики Hiden KU9110-RT
Мощность (кВА/кВт)
10 / 9
Вход
Фазность
1 фаза+заземление
Напряжение, В
208/220/230/240
Диапазон напряжений, В
120-276 В
Диапазон частот, Гц
45 – 66, автоопределение
Коэффициент мощности
> 0.98
Диапазон напряжений и частоты байпаса
Верхний предел: +15% (опционально +5%, +10%, +25%), Нижний предел: -45% (опционально -20%. -30%) Допустимые отклонения частоты: ± 10%
ECO режим
Работа через байпас
Выход
Фазность
1 фаза
Напряжение, В
208/220/230/204
Коэффициент мощности
0,9
Стабильность напряжения
± 2%
Частота, Гц
От сети: ±1%, ±2%, ±4%, ±5%, ±10% номинальной частоты (опционально)
От АКБ: 50 ± 0,2
Крест-фактор
3:1
Искажения напряжения, THD
≤ 2% при линейной нагрузке; ≤ 5% при нелинейной нагрузке
Эффективность
Двойное преобразование
До 93%
ECO режим
> 97%
Батарея
Напряжение шины постоянного тока, В
240 ( опционально 192, 216)
Емкость встроенных АКБ, Ач
–
Время восстановления до 90%, ч
8
Зарядный ток, А
10
Время переключения
Сеть на АКБ: 0 мсек; сеть на байпас < 0 мсек
Защита
Перегрузка
От сети: 105%-110% – 1час; 110%-125% – 10мин; 125%-150% – 1мин; >150% – 200 мс
От АКБ: Нагрузка ≤ 110% – 30 сек., ≤ 125% – 1 сек., ≤ 150% – 200 мс, ≥ 150% – автоматическая остановка ИБП
На байпасе: Прерыватель питания 60А
Короткое замыкание
Остановка системы
Перегрев
От сети – переход на байпас; от АКБ – отключение
Разряд АКБ
Сигнал тревоги и отключение
Самодиагностика
При включении и программно
EPO
Отключение
АКБ
Технология Advanced Battery Management
Индикация и Дисплей
Аудио и визуальная
Отказ сети, разряд АКБ, перегрузка, авария
Технические данные
Габариты (ШхГхВ), мм
440х616х86.5
Вес, кг
20
Габариты батарейного блока (ШхГхВ), мм
440х720х131
Вес батарейного блока, кг
62
Входные / Выходные разъемы
Клеммная колодка / Клеммная колодка
Интерфейсы
USB (RS232), RS485, карта SNMP (опционально), порт параллельной работы
Общая информация
Температура эксплуатации, 0С
0-40
Температура хранения, 0С
от -25 до +55
Влажность воздуха, %
0 – 95 без конденсации
Высота над уровнем моря, м
< 1500
Уровень шума, Дб
<50 (на расстоянии 1 м.)
