Описание Hiden KC910S

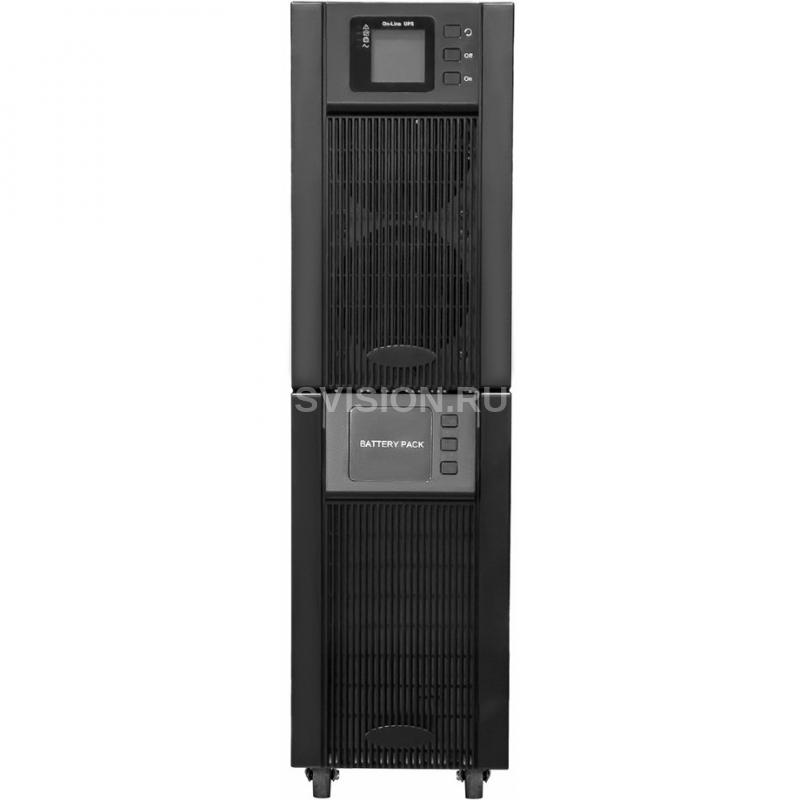

ИБП HIDEN KC910S
ИБП напольного типа, со встроенными АКБ, однофазный вход / однофазный выход, ONLINE, 10000 ВА/ 9000 Вт.
- Назначение ИБП: Кратковременная автономия
- Полная мощность (ВА): 10000
- Активная мощность (Вт): 9000
- Входное напряжение: 1-ф (220/230В)
- Выходное напряжение: 1-ф (220/230В)
- Топология ИБП: Онлайн ИБП
- Форм-фактор ИБП: Напольный ИБП
- Тип аккумуляторов: Внутренние АКБ
- КПД (%): 94
ИБП Hiden KC910S, однофазный ИБП, напольное исполнение, батареи в корпусе ИБП.
Сферы применения:
- Коммутаторы, маршрутизаторы, сетевое оборудование
- Системы хранения данных
- Сетевые концентраторы
- Серверы начального уровня
- Дежурное освещение
- PLC контроллеры
- Системы видеонаблюдения
- Малое промышленное оборудование
Особенности:
- Экономия пространства за счет конструкции ИБП с батареями в одном корпусе
- Двойное преобразование (онлайн топология)
- Интеллектуальное управление батареями
- ЖК-дисплей с функцией настройки
- Удаленное администрирование
- Возможность подключения ДГУ
- Возможность параллельной работы с резервом N+X или наращиванием мощности
- Сервисный байпас
Технические характеристики Hiden KC910S
Мощность (кВА/кВт)
10 / 9
Вход
Фазность
1 фаза +заземление
Напряжение, В
220/230/240
Диапазон напряжений, В
120-276
Диапазон частот, Гц
50Гц: 45-55Гц, 60Гц: 54-66Гц
Коэффициент мощности
≥0.99
Искажения тока, THDi
≤5% (при 100% нелинейной нагрузке)
Диапазон напряжений байпаса, В
Макс. 220В +25% (опционально +10%, +15%, +20%); 230В: +20% (опционально +10%, +15%) 240В: +15% (опционально +10%) Мин. -45% (опционально -20%, -30%)
Диапазон напряжения и частоты в режиме ECO
Аналогично с байпасом
Совместная работа с генератором
Поддерживается
Выход
Фазность
1 фаза +заземление
Номинальное напряжение, В
220/230/240
Коэффициент мощности
0.9
Стабильность напряжения
±1%
Отклонение частоты при работе от сети
±1%, ±2%, ±4%, ±5%, ±10% от номинальной частоты (настраивается)
Частота при работе от АКБ, Гц
50/60 ±0.1
Крест-фактор
3:1
Искажения напряжения, THD
≤2% при линейной нагрузке; ≤5% при нелинейной нагрузке
Форма сигнала
Синусоидальный сигнал
Эффективность
≥94%
Батарея
Напряжение, В
Стандарт 192, Настраивается 216/240
Встроенные АКБ
12В / 9Ач
Время восстановления до 90%, ч
08-10
Время переключения
На батарею: 0 мсек., на байпас: 0 мсек.
Защита
Перегрузка
От сети 105%-110% - 1 час; 110%-125% - 10мин; 125%-150% - 1 мин; >150% 0 сек
На байпасе Автомат защиты 60 А
Короткое замыкание
Защитное отключение
Перегрев
От сети: переход на байпас, от АКБ: отключение
Разряд АКБ
Сигнал тревоги и отключение
Самодиагностика
При включении и программно
EPO (опционально)
Отключение
АКБ
Технология Advanced Battery Management
Подавление шума
Соответствует EN62040-2
Индикация и Дисплей
Аудио и визуальная
Отказ сети, разряд АКБ, перегрузка, авария
Состояние на ЖКИ и светодиодном индикаторе
Режим работы от сети, Режим работы от АКБ, Режим ECO, Режим байпаса, Низкий заряд АКБ, АКБ неисправна, Перегрузка, Ошибка ИБП
Показание на ЖКИ
Входное напряжение, Входная частота, Выходное напряжение, Выходная частота, Уровень нагрузки, Напряжение батареи, Внутренняя температура, Время автономии
Технические данные
Габариты (ШхГхВ), мм
197 х 460 х 720
Вес, кг
61
Входные разъемы
Клеммная колодка
Выходные разъемы
Клеммная колодка
Интерфейсы
Стандартно: USB и RS232
Опционально: SNMP карта, карта параллельной работы, релейная карта
Общая информация
Температура эксплуатации, 0С
0-40
Температура хранения, 0С
-25 – +55
Влажность воздуха, %
0-95 без конденсации
Высота над уровнем моря, м
< 1500м
Уровень шума, Дб
<55 (на расстоянии 1м)
Стандарты безопасности
CE, EN/IEC 62040-2, EN/IEC 62040-1-1
