Giraffe GF-АМ050 v2

Описание Giraffe GF-АМ050 v2

Монитор GF-АМ050 v2. Монитор двухканальный GF-AM050 v2 предназначен для отображения на экране телевизионного изображения, поступающего на его входы от различных источников (видеокамеры, видеорегистраторы, и т.п.). Диагональ экрана – 5”. Поддерживаемое разрешение видеовходов: AHD 720p/1080p и CVBS. В мониторе GF-AM050 v2 используется специализированная матрица без эффекта выгорания, рассчитанная на работу в режиме 24/7. GF-AM050 v2 предназначен для эксплуатации в закрытых помещениях, а также в кабинах (постах управления) транспортных средств с бортовой сетью постоянного тока = (12 ÷ 36) В. Монитор укомплектован пультом дистанционного управления, поворотным кронштейном-опорой для крепления, солнцезащитным козырьком и соединительным кабелем для питания и подключения источников видео сигнала.

Сборка, подключение и работа Монитора

Соберите монитор в соответствии со схемой сборки, показанной на Рисунке

Составные элементы монитора.

Внешний вид, кнопки управления и способ крепления на стену Монитора приведены на Рисунках. Выбор режима работы осуществляется нажатием кнопок на лицевой панели или Пульте ДУ.

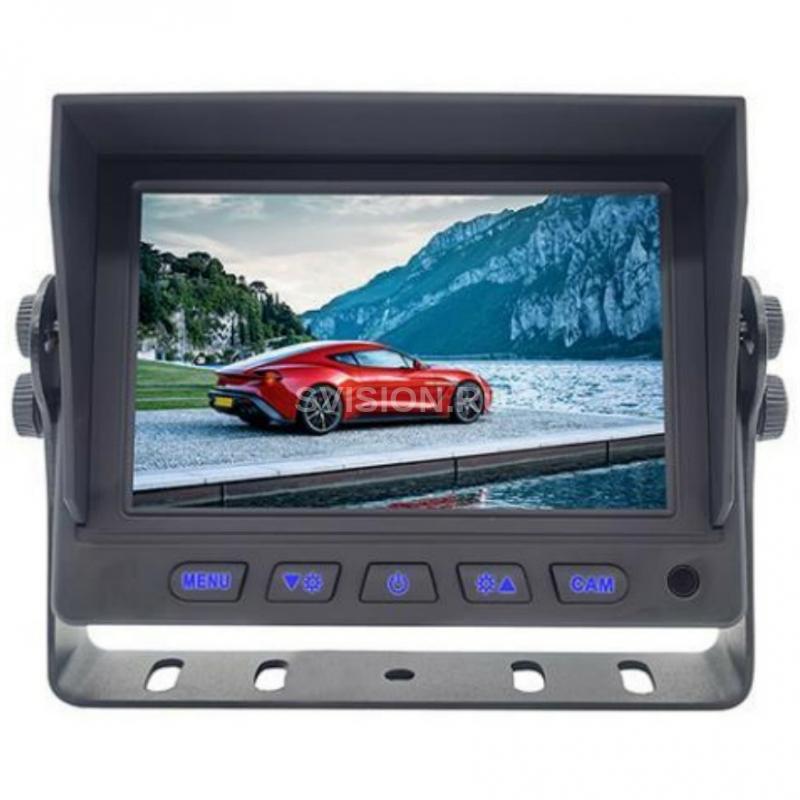

Вид спереди. Органы управления монитора.

Способ крепления Изделия на стену и подключение соединительного кабеля приведены на Рисунке

Для подключения Монитора используйте соединительный кабель из комплекта поставки:

Разветвительный кабель для обеспечения питания Изделия и соединения монитора с камерами видеонаблюдения

1. 8-pin разъем кабеля для обеспечения питания монитора и соединения с камерами видеонаблюдения
2. 4-Pin разъем «папа»: Видео Вход 1 (CH1).
3. 4-Pin разъем «папа»: Видео Вход 2 (CH2).
4. Зеленый провод: Вход Тревоги 2/ сигнал для включения Канала 2 (Reverse).
5. Черный провод: «земля» (GND).
6. Красный провод: питание +12В-24В DC (12-24V)

В зависимости от комплектации, м онитор может комплектоваться дополнительным переходным кабелем 4 pin - RCA /DC.

. Переходной кабель 4 pin - RCA/DC

Назначение контактов на 4-pin разъеме подключения видеокамер приведено на Рисунке.

Назначение контактов 4-pin разъема.

Выбор режима работы также может осуществляться при помощи Пульта ДУ. Назначение кнопок Пульта ДУ приведено на Рисунке

Назначение кнопок Пульта ДУ

Комплект поставки

1. Монитор двухканальный GF-AM050 v2 - 1шт.
2. Комплект соединительных кабелей - 1компл.
3. Поворотный кронштейн-опора - 1шт.
4. Защитный козырек - 1шт.
5. Пульт дистанционного управления (ДУ) - 1шт.
6. Крепежный комплект (винты, шайбы) - 1компл.
7. Техническое описание - 1шт.

Технические характеристики Giraffe GF-АМ050 v2

• Диагональ экрана: 5''
• Режим отображения: 16:9
• Разрешение: 800x480
• Яркость: 400 кд/м2
• Контрастность: 450:1
• Время отклика: 2 мс
• Количество оттенков: 16.7 млн
• Угол обзора: 70/70 град
• Встроенные динамики: 1шт / 1Вт
• Количество входов: 2xAV (4 pin)
• Конструктивное исполнение: Пластиковый корпус
• Диапазон рабочих температур: -20 ... +65 °С
• Габариты: 140х102х25 мм
