ELTIS KMF-6.1

Описание ELTIS KMF-6.1

Коммутатор этажный KMF-6.1

Этажный коммутатор KMF-6.1 для домофонов ELTIS серий DP420, DP420 DP300, DP303, DP305, DP5000. Обеспечивает подключение 6-и аудиолиний абонентских устройств в соответствии с заданным номером квартиры. Программирование коммутатора производится непосредственно с блока вызова домофона.

Совместим с коммутаторами блоков вызова ELTIS КМ300-4.1(4.2), ELTIS КМ500-8.1 для создания домофонных систем с несколькими входами в одну секцию (подъезд). Не требует питания.

Применение этажного коммутатора ELTIS KMF-6.1 обеспечивает сокращение количество линии в кабельном стояке (3 линии), повышает удобство построения систем с несколькими кабельными стояками в подъезде. Подключение абонентских линий в коммутационные колодки «под винт» повышает качество монтажа и простоту обслуживания, а встроенная защита от коротких замыканий и «переполюсовки» линий абонентских устройств сокращает количество вызовов на обслуживание системы.

Малогабаритный плоский корпус для удобства размещения в нишах слаботочных стояков или боксах. Предусмотрены отверстия для крепления на стену и зажим для DIN-рейки, стяжки для фиксации кабелей внутри корпуса (для предотвращения «выдергивания»). Конструкция крышки корпуса позволяет производить опечатывание для выявления несанкционированного вскрытия.

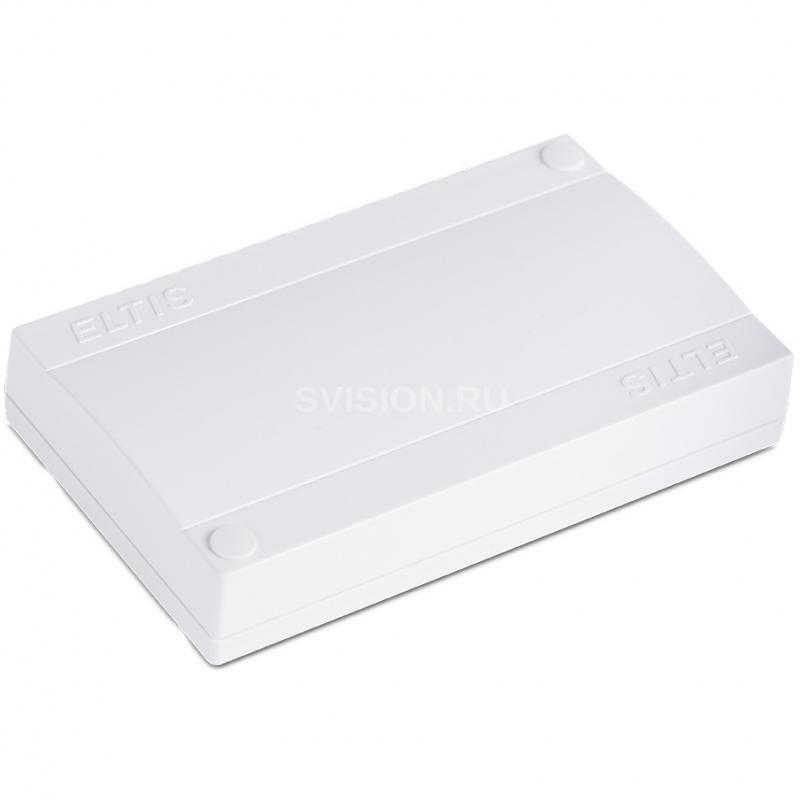

Внешний вид КМF-6.1

ВНИМАНИЕ! В зависимости от толщины кабелей, прижимная планка устанавливается либо лицевой, либо тыльной стороной к кабелям.

Пример схемы подключения коммутаторов

Комплектность.

1. Коммутатор КМF-6.1 - 1 шт.
2. Паспорт - 1 шт.
3. Заглушки - 2 шт

Технические характеристики ELTIS KMF-6.1

• Количество абонентских пультов, подключаемых к KMF-6.1: до 6
• Количество коммутаторов KMF-4.1, подключенных к одному блоку вызова, макс.: 25
• Количество коммутаторов KMF-4.1, подключенных к одному блоку вызова при использовании усилителя ELTIS UD-SA-1, макс.: 2 х 50
• Защита от короткого замыкания линий абонентских устройств: да
• Защита от «переполюсовки» линий абонентских устройств: да
• Программирование: с блока вызова
• Диапазон рабочих температур: -10…+40°С
• Относительная влажность, не более: 90%
• Габаритные размеры, мм, не более: 136х80х30
• Масса, кг: не более 0,13
