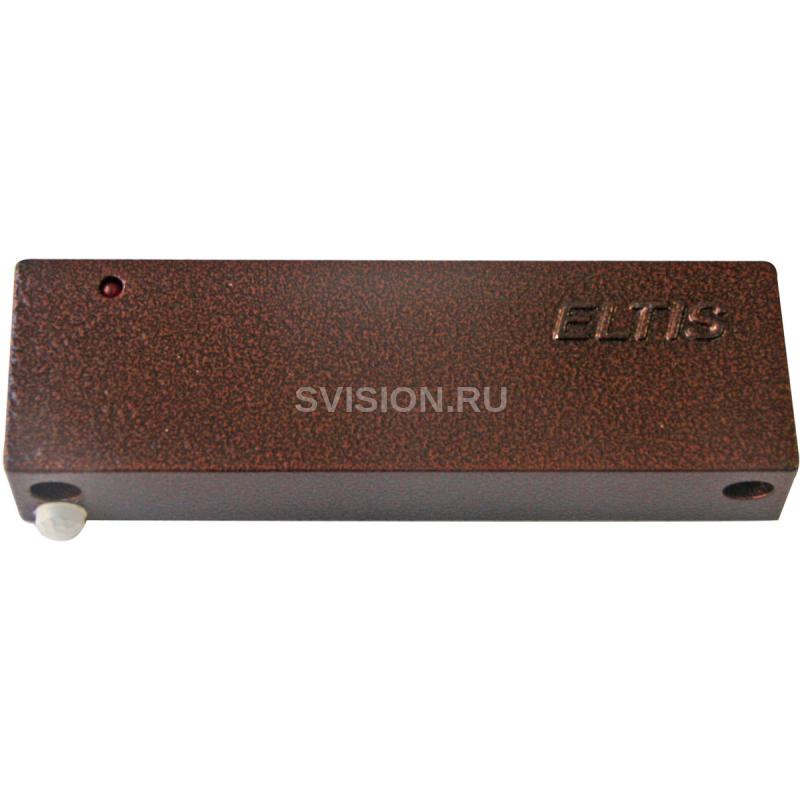

ELTIS EML300S (бронза антик)

Описание ELTIS EML300S (бронза антик)

Электромагнитный замок ELTIS EML300S предназначен для запирания двери в системах санкционированного доступа, а также обеспечивает автоматическое отпирание двери при выходе (без нажатия кнопки ВЫХОД). Электромагнит замка устанавливается внутри помещения на дверной каркас, пластина замка на дверь.

Ключевые отличия изделия:

• встроенный датчик движения, плата управления замком и светодиод режима работы;
• стандартные посадочные размеры и крепления (для замков на 300 кг. ELTIS и VIZIT);
• замена уже установленных замков без перепрокладки кабелей и изменения схем коммутации;
• встроенная клеммная колодка для подключения (защита от вандалов, вырывающих кабель из катушки замка);
• возможность сохранить кнопку «выход» для аварийного выхода.

Для отпирания двери изнутри достаточно просто к ней подойти, что обеспечивает пользователям новый уровень комфорта.

Монтаж замка

Замок устанавливается с внутренней стороны дери в соответствии с рис.1 и рис.2.

Пластина устанавливается на двери, как показано на рис.1

Электромагнит устанавливается на каркас двери напротив пластины (рис.2). Для обеспечения максимального усилия удержания двери пластина устанавливается на минимальном расстоянии от края двери с учетом положения установки элек?тромагнита Разметку под установку пластины и электромагнита рекомендуется производить при закрытой двери (рис.3).

Рис.1 Схема установки пластины на дверь

Рис2 Схема установки электромагнита на каркас двери

Рис.3 Разметка под установку уголка и пластины

Технические характеристики ELTIS EML300S (бронза антик)

• Напряжение питания постоянного тока, В: (+12В) – провод коричневого цвета, (-12В) – провод синего цвета: +12В(±10%)
• Расстояние, на котором срабатывает датчик движения, М: ≤ 2
• Усилие удержания, кГ (Uп = 12В): 300±60
• Потребляемая мощность, (Uп = 12В), вТ, не более: 7
• Габаритные размеры электромагнита замка ДхГхВ, мм, не более: 195х36х58
• Масса изделия, кг, не болеее: 2,8
• Условия эксплуатации::
  • температура окружающего. воздуха: от -40 до +40°С
  • относительная влажность воздуха: до 98% при 25°С
• Условия хранения в транспортной таре: 2 по ГОСТ 15150-69
