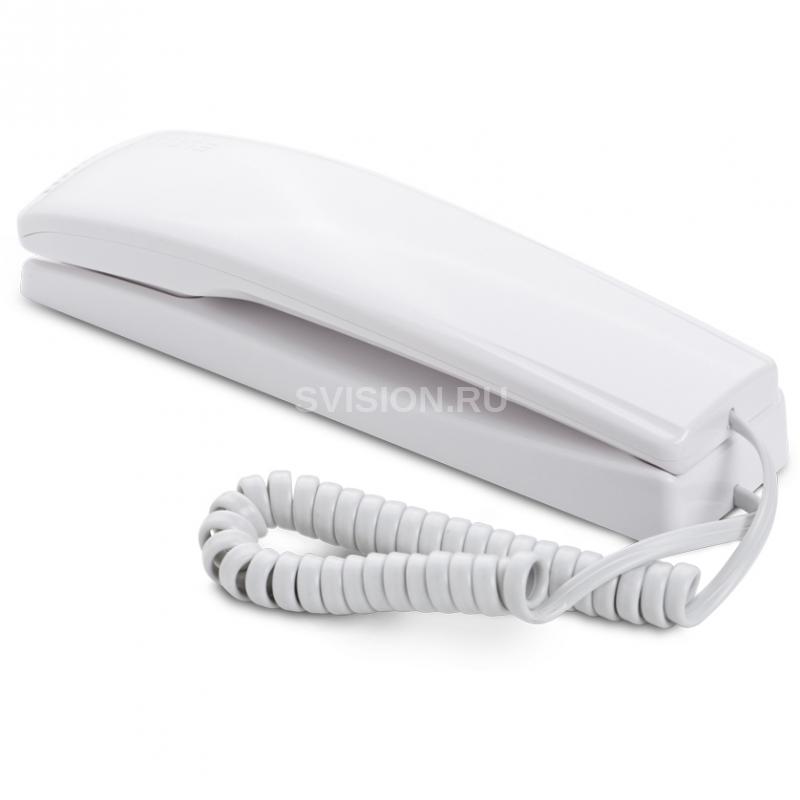

ELTIS А5

Описание ELTIS А5

Оптимальные размеры трубки обеспечивают удобство пользования. Для производства используется высококачественный глянцевый пластик. Трубка имеет современный дизайн, ее приятно держать в руке.

«Громкий» динамик обеспечивает хорошую слышимость при вызове и при разговоре. Возможность полного отключения звука (ночью). Используемые схемотехнические решения позволяют исключить прослушиваемость собственной речи в динамике трубки. Кнопка открывания двери обладает хорошим тактильным «щелчком» — пользователь безошибочно ощущает, нажал он кнопку или нет.

Трубка ELTIS A5 совместима не только с домофонами ELTIS, но и с другими современными марками координатно-матричных домофонов, представленных в России.

Дополнительные возможности: нанесение на поверхности трубки информации о компании (логотип, название, телефон и т.п., полноцветная печать).

Назначение изделия

Пульт абонентский (устройство абонентское) А5 предназначено для:

• обеспечения дуплексной связи между блоком вызова домофонных комплексов ELTIS и абонентом;
• управления электромагнитным замком.

Устройство абонентское изготовлено в виде телефонной трубки с подставкой. Органы управления устройства абонентского А5 показаны на рис. 1.

Рис1 Внешний вид с тыльной стороны трубки

Порядок установки

Подключите трубку к линии домофона. Подключение производится к двум контактам Ln- и Ln+, находящимся на тыльной стороне подставки (рис. 2).

Рис.2 Клеммы подключения устройства абонентского А5.

Комплектность:

1. Устройство абонентское А5 - 1 шт.
2. Комплект крепления КМ18 в составе: - 1 шт.
3. Винт самонарезающий 3х0,25 DIN 7982 - 2 шт.
4. Дюбель SORMAT NAT5 5х25 - 2 шт.
5. Упаковка - 1 шт.
6. Паспорт - 1 шт.

Технические характеристики ELTIS А5

• Поддерживаемый вид связи: дуплексный
• Максимально допустимое сопротивление линии связи: 30 Ом
• Потребляемый от линии ток в режиме разговора: не более 30 мА
• Управление замком: кнопка на трубке
• Отключение в ночном режиме: переключатель на трубке
• Расстояние между отверстиями для крепления основания трубки к стене: 110 мм
• Габаритные размеры: не более 45х180х35 мм
• Рабочие температуры: от 0 до +40°С
