DoorHan Chain-barrier15-PRO-base

Описание DoorHan Chain-barrier15-PRO-base

Комплект цепного шлагбаума Chain-barrier15-base.

В составе:

• Шлагбаум цепной Chain-barrier(Slave)-PRO
• Шлагбаум цепной Chain-barrier(Master)-PRO
• Цепь 15,5 метров для Chain-barrier (DOORHAN)

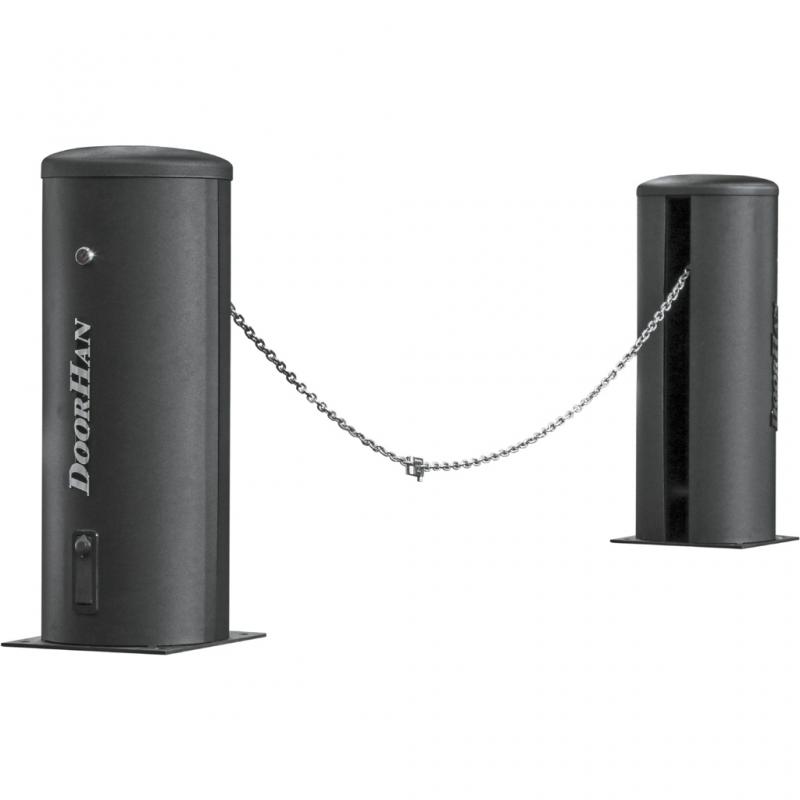

Цепной шлагбаум CHAIN-BARRIER PRO

Цепной барьер CHAIN-BARRIER PRO, способный перекрывать проезд шириной до 15 м, отлично подходит для организации контролируемого въезда на огражденную территорию. Он используется для регулирования доступа на многоместные парковки и стоянки машин, а также в местах, ограничивающих въезд автомобилей на территорию пешеходных зон и зон ограниченного дорожного движения.

Зона применения

Парковки всех типов

Ограничение проезда на территорию предприятий, бизнес-центров, жилых домов

Преимущества

Дизайн

Стальная крышкa с замком

Замок-соединитель цепи

Механический расцепитель

Конструкция

MASTER PRO

1. Винт крепления крышки с внутренним шестигранником

2. Защитная крышка из окрашенной стaли

3. Каркас из окрашенной стали

4. Встроенный блок управления PCB-SL

5. Корпус

6. Двигатель 220 В со встроенной защитой от перегрева

7. Расцепитель

8. Анкерный болт

9. Цепь и замок

10. Нейлоновый ролик для цепи

11. Нейлоновый направляющий шкив

SLAVE PRO

12. Противовес с нейлоновым роликом

13. Узел крепления цепи

Способы монтажа

Устанавливается нa бетонное основание с помощью анкерных болтов.

Стандартные конструктивные решения

Комплект шлагбаума для проемов до 7 м.

Комплект шлагбаума для проемов до 15 м.

Базовая комплектация

CHAIN-BARRIER MASTER PRO и CHAIN-BARRIER SLAVE PRO, цепь 7 или 15 м, крепежные элементы.

Дополнительная комплектация

WI-FI-модуль для беспроводного управления (выработки сигнала упрaвления, NO) электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.

Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами.

Желоб CAR-2 накладной для укладки цепи.

Желоб CAR-4 встраиваемый для укладки цепи.

Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.

Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.

Пульт TRANSMITTER-PREMIUM в металлическом корпусе для дистанционного управления четырьмя автоматическими устройствами.

Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами.

Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.

Кодовая клавиатура KEYPAD для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.

Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.

Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Монтажное основание для бетонирования.

Сигнальная светодиодная лампа LAMP-PRO с антенной для оповещения движения ворот.

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.

Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.

Сирена SIRENA для звукового оповещения движения ворот.

Обогреватель HEATER для обогрева электроприводов ворот и шлагбаумов при эксплуатации в условиях низких температур.

Технические характеристики DoorHan Chain-barrier15-PRO-base

Технические характеристики

Параметр Значение Примечание Ширина проема, м 15   Напряжение питания, В 220–240   Мощность, Вт 280   Диапазон рабочих температур, °С -20...+55   Максимальный действующий момент, Нм 20   Класс защиты IP IP54   Интенсивность использования, % 50 При температуре t = 20 °С



Условия эксплуатации продукции

1. На протяжении всего пути движения цепи не должно быть препятствий.

2. Стойка устанавливается на бетонируемую поверхность.

3. Глубина бетонирования зависит от грунта и глубины промерзания почвы.

4. В месте установки не должно быть труб и электрических кабелей.



Упаковка

Упаковка в коробку Характеристики упаковки Состав пленка, пенопласт, картонная коробкa Длина, мм 800 Ширина, мм 420 Высота, мм 390



Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности цепного барьера на срок 3 года с момента приобретения. Дилерам предоставляется право изменить срок гaрантии.

Дополнительное описание

Стойка цепного барьера оборудована механизмом расцепления для управления проездом вручную при отсутствии электроэнергии.

Два вида желоба (опция), встраиваемого и накладного типа, надежно скрывают цепь от наезда автотранспорта.

Блок управления входит в комплект поставки, встроен в корпус стойки и имеем встроенный радиоприемник.

Стальной антивандальный оцинкованный корпус надежно защищает механизм шлагбаума от воздействий окружающий среды и механических повреждений.
