DEA KIT GEKO/X

Описание DEA KIT GEKO/X

DEA KIT GEKO/X Обновленные и усовершенствованные электроприводы для распашных ворот GEKO/X, ширина створки до 3 м вес до 250 кг. Приводы для ворот, управляемые от блока NET24N, с энкодером. Интенсивность использования до 20 циклов в час. Для ширины створки до 3 метров. Время открытия створки на 90° - 12 секунд. Настройка скорости и замедления на открытие и закрытие.

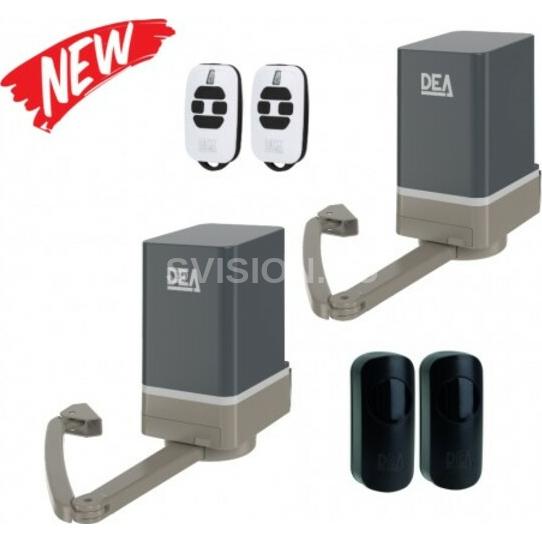

Комплект включает в себя: 2 привода, 2 шарнирных рычага GEKO/X/BA, механические концевики, блок управления NET24N, 2 пульта ДУ 4-х канальные GTI4 и пара фотоэлементов LINEAR/XS.  Данный продукт соответствует требованиям EN12453 и EN12445.

Возможность подключения аккумуляторов KIT BAT LIVI/X-GEKO/X для обеспечения работоспособности автоматики в случае пропажи электричества.

Из основных преимуществ данных электроприводо можно выделить:

1. Новый дизайн, с возможностью установки светодиодной ленты (рис. А)

2. Скорость открытия на 30% выше благодаря новой конструкции зубчатой передачи (рис. В)

3. Новые механические концевые выключатели с повышенной степенью точности (рис. С)

Другие особенности обновленного электропривода для распашных ворот GEKO/X:

-    Новая защита системы разблокировки, гарантирующая многолетнюю прочность и надежность (рис.1)

- Новый корпус панели управления с прозрачной крышкой и фиксацией в открытом положении (рис.2). Дисплей виден без снятия корпуса, что значительно облегчает работу при монтаже и обслуживании электропривода.

-   Дополнительные отверстия для прокладки кабелей в основании корпуса (рис.3)

-   Надежный стальной редуктор герметично закрыт и защищён от попадания влаги внутрь. Благодаря этому нет необходимости в замене смазки и обслуживании редуктора на протяжении всего срока эксплуатации привода.

Перед покупкой данного комплекта, настоятельно рекомендуем изучить нижеприведенную Таблицу соотношения веса и ширины створки, чтобы выполнить установку в соответствии с требованиями производителя.

Два электропривода GEKO/X, в один из приводов встроена плата управления NET24 N



Два шарнирных алюминиевых рычага GEKO/Х/ВА



Пара проводных фотоэлементов LINEAR XS

Четырехканальные пульты дистанционного управления (2 шт.)









Комплект механических концевиков



Современный мотор, легок в подключении, удобен в эксплуатации. Долгий срок службы.

Технические характеристики DEA KIT GEKO/X

Максимальная мощность (Вт) 419 Максимальный крутящий момент (Нм) 260 Минимальное время открытия на 90° с шарнирным рычагом - 12,5 сек со скользящим рычагом - 8,5 сек Напряжение питания двигателя (В) 24 V Номинальная мощность (Вт) 110 Номинальный крутящий момент (Нм) 35 Напряжение питания (В) 230 - 240 V ~ (50/60 Hz) Циклов в час 20 Циклов в сутки* 60 Рабочая температура (° C) -20÷50 °C Вес с упаковкой (кг) 11,6 Степень защиты IP45
