Описание D-Link DL-DMC-810SC/B9A

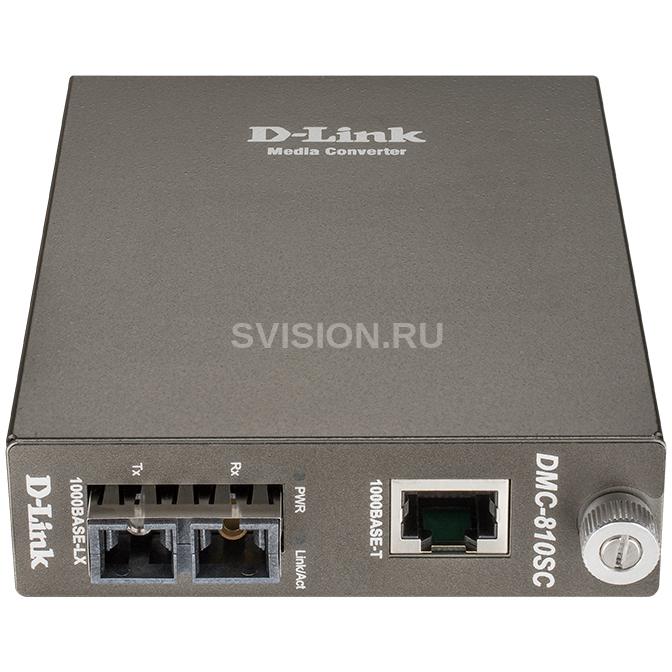

DMC-810SC - медиаконвертер с 1 портом 1000Base-T и 1 портом 1000Base-LX с разъемом SC для одномодового оптического кабеля (до 10 км).
Медиаконвертер DMC-810SC преобразует сигнал стандарта 1000Base-T Gigabit Ethernet по витой паре в сигнал стандарта 1000Base-LX Gigabit Ethernet по одномодовому оптическому кабелю, что позволяет увеличить расстояние соединения (до 10 км) между двумя устройствами. Данный медиаконвертер оснащен одним портом с разъемом RJ-45 для витой пары и одним оптическим портом с разъемом SC.
Медиаконвертер DMC-810SC оснащен прочным металлическим корпусом и индикаторами состояния. Устройство может использоваться автономно или устанавливаться в шасси. При установке в шасси необходимо снять металлический корпус и установить плату в слот шасси. Вместо индивидуального адаптера в этом случае будет использоваться блок питания шасси. При установке в шасси медиаконвертер поддерживает функцию горячей замены.
DMC-810SC поддерживает функции LLCF (Link Loss Carry Forward) и LLR (Link Loss Return) для оптического порта. При установке DMC-810SC в шасси DMC-1000, специальный модуль управления шасси (DMC-1002) позволяет отслеживать состояние канала связи, режим работы, скорость передачи и значения счетчиков принятых и переданных пакетов данных через SNMP.
Технические характеристики D-Link DL-DMC-810SC/B9A
Аппаратное обеспечение
Интерфейсы
• Порт 1000Base-T
• Порт 1000Base-LX с разъемом SC
Индикаторы
• PWR
• Link/Act
Переключатели
• Режим работы оптического порта (Фиксированный/Автосогласование)
• LLR
Сетевые кабели
• 1000Base-T: 4-парный категории 5, экранированная витая пара (до 100 м)
• 1000Base-LX: одномодовый оптический кабель 9/125 мкм с разъемом SC (до 10 км)
Разъем питания
• Разъем для подключения адаптера питания
Функционал
Стандарты и функции
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-LX
• Автоматическое определение MDI/MDIX
Дуплексный режим
• Полный дуплекс
Скорость передачи данных
• 2000 Мбит/с (полный дуплекс)
Функции медиаконвертера
• Преобразование среды передачи данных из 1000Base-T в 1000Base-LX
• Передача на полной скорости канала
• Возможность использования в качестве отдельного устройства или при установке в шасси
• Горячая замена при установке в шасси
• Функция LLR (Link Loss Return)
• Функция LLCF (Link Loss Carry Forward)
Метод коммутации
• Store-and-forward
Максимальный размер кадра
• Без ограничений (Jumbo-фрейм)
Управление
• Через шасси DMC-1000 с установленным модулем управления DMC-1002
Физические параметры
Размеры (Д x Ш x В)
• 88 x 120 x 25 мм
Вес
• 0,302 кг
Условия эксплуатации
Питание
• Адаптер питания - Выход: 5 В / 1 А
Максимальная потребляемая мощность
• 2,75 Вт
MTBF (часы)
• 752 288
Длина волны
• 1310 нм
Длина поддерживаемого оптического кабеля
• До 10 км
Температура
• Рабочая: от 0 до 40 °C
• Хранения: от -25 до 70 °C
Влажность
• От 10% до 90% без конденсата
Комплект поставки
• Медиаконвертер DMC-810SC
• Адаптер питания
• Эксплуатационная документация
• Гарантийный талон
Прочее
EMI
• FCC Class A
• CE Class A
• VCCI Class A
