CTV-D4003NG гавана

Описание CTV-D4003NG гавана

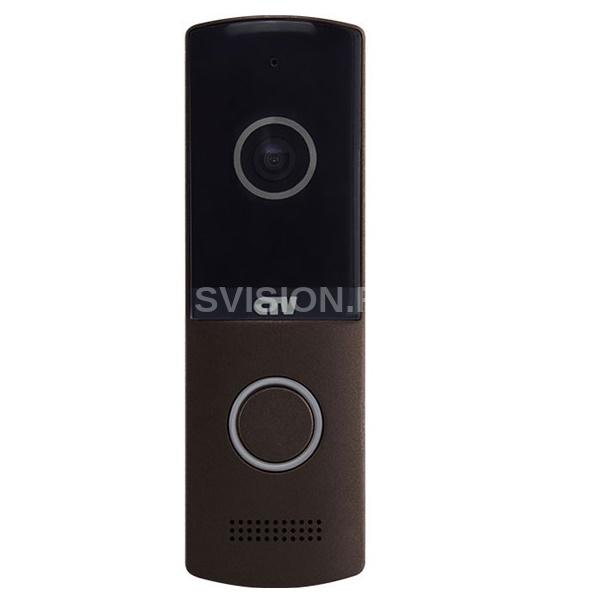

CTV-D4003NG гавана - Вызывная панель Full HD мультиформатная для видеодомофонов с углом обзора 115°. Функциональные особенности

• Видеосенсор нового поколения высокого разрешения 1920*1080 (2 Мп)
• Угол обзора 115° по горизонтали
• Переключатель стандартов видео 1080p/720p/960H
• Встроенная инфракрасная подсветка для работы в ночное время
• Автоматическое переключение режимов ДЕНЬ/НОЧЬ (встроенный датчик освещённости)
• Скрытая ИК-подсветка
• Встроенный блок управления замком
• Скрытая система крепления с защитой от несанкционированного съема
• Подсветка кнопки вызова
• Рабочая температура -30° С +50° С
• Цвет корпуса: гавана/серебро/графит/шампань

Конструкция и габаритные размеры Органы управления и их назначение Схема установки панели без использования монтажного уголка Схема установки панели с использованием монтажного уголка Комплектация:

Техническая документация CTV-D4003NG гавана

Инструкция CTV-D4003NG гавана

Технические характеристики CTV-D4003NG гавана

• Модель: CTV-D4003NG
• Стандарт видеосигнала: AHD-H PAL/AHD-M PAL/ CVBS PAL
• Разрешение: 1920x1080/1280x720/ 960x576
• Мин. освещённость: 0 лк (ИК подсветка вкл.)
• Объектив: 2,5 мм
• Выход видеосигнала: 1,0 В 75 Ом
• Напряжение питания: 12 В пост.±10%, 300мА макс.
• Подключение: 4-х проводное
• Исполнительные контакты реле : нормально разомкнутые
• Угол обзора (гор.)\ (верт.): 115° \ 63°
• Диапазон раб. темп.: -30° ~ +50°
• Допустимая относит. влажность: до 98% при темп-ре 25°C
• Габаритные размеры: 42.7 мм(Ш)х133мм(В)х22мм(Г)
• Вес: 350 г
• Вых. напр-е БУЗ, Uвых: 2Uвх-1 (15-23В)
• Макс. ток БУЗ, Iвых: не более 1.5А
• Время заряда БУЗ: 5с
• Цвет: гавана
