Цифрал ОДС

Описание Цифрал ОДС

Адаптер Цифрал ОДС предназначен для сопряжения автоматизированных систем диспетчерской связи наиболее распространенных типов (АСУД-248, АСТК-64М, ДС-320,СТК-ПЛАНЕТА) с подъездными домофонами серии «Цифрал CCD-2094.1».

Адаптер Цифрал ОДС обеспечивает полную гальваническую развязку линий связи диспетчерских систем от линий связи домофона.

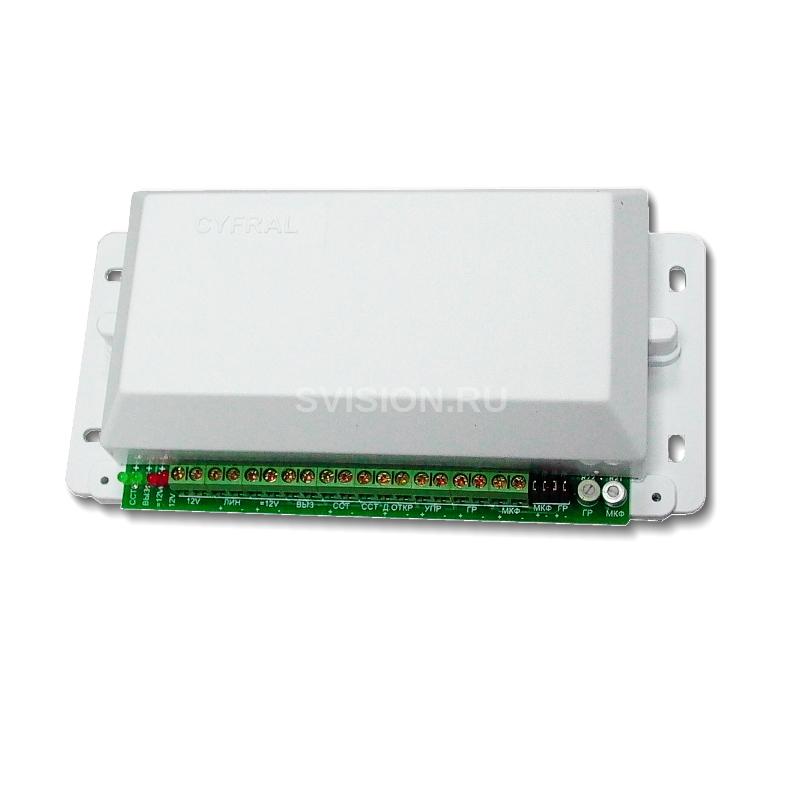

Устройство выполнено в типовом пластмассовом корпусе.

Функции Цифрал ОДС

• Подача вызова диспетчеру посредством набора определенного номера на блоке вызова «Цифрал CCD-2094.1».
• Громкоговорящая дуплексная связь с автоматическим переключением каналов «прием-передача».
• Возможность дистанционного открытия дверного замка диспетчером.
• Световая индикация вызова и состояния двери.
• Световая индикация наличия напряжений: ~12 В, =12 В.

Технические характеристики Цифрал ОДС

• Напряжение питания: ~12/=12 В.
• Потребляемая мощность, не более: 2 Вт.
• Диапазон рабочих температур: -10…+50°С.
• Габаритные размеры: 180х90х42 мм.

Схема подключения адаптера Цифрал ОДС
