Описание CAME 001RSDN002

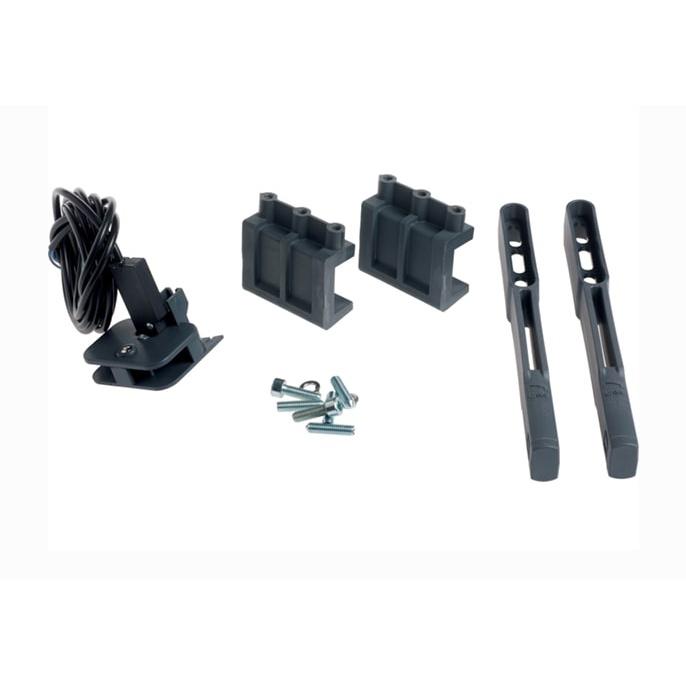

CAME RSDN002 (арт. 001RSDN002) - Комплект магнитных концевых выключателей. Система магнитных концевых выключателей для откатной автоматики.
ГАРАНТИЯНа продукцию CAME гарантия 3 года.
Ограничения
- Магнит
- Держатель магнита
- Крепление
- Магнитный датчик
- Крепежные винты M6X20
- Шайбы Ø 6
- Стопорные винты M6X25
Снимите крышку с привода, отвернув боковые саморезы (1).
Отсоедините провода механических концевых выключателей от платы управления и вытащите блок концевых выключателей из корпуса, отвернув винт (2).
Вставьте магнитный датчик в корпус и подключите его к контактам F (синий провод), FA (коричневый провод), FC (черный провод) платы управления (3).
⚠ Соедините держатели с креплениями, как показано на рисунке.
Магнит установки крайнего положения закрывания (4).
Магнит установки крайнего положения открывания (5).
Настройка крайних положений
Разблокировав привод и открыв ворота (на расстояние 20 мм от механического упора), установите крепление магнита открывания на зубчатую рейку, расположив магнит на расстоянии от 10 до 30 мм от магнитного датчика (6). крепление магнита открывания зубчатой рейке стопорными винтами (7). Установите магнит перпендикулярно магнитному датчику (8). Зафиксируйте держатель винтом (9). Аналогичным образом установите магнит крайнего положения закрывания при закрытых воротах (10).
Технические характеристики CAME 001RSDN002
- Модель: RSDN002
- Артикул производителя: 001RSDN002
- Тип: Комплект магнитных концевых выключателей
- Назначение: для откатной автоматики
- Совместимость: Приводы серий BXV, SDN, BKV
- Класс защиты (IP): 54
- Интенсивность использования (%): интенсивное
- Диапазон рабочих температур (°C): -20 ÷ +55
- Производитель: Came
