Cabeus UTP-4P-Cat.6a-SOLID-PVC-GY

Описание Cabeus UTP-4P-Cat.6a-SOLID-PVC-GY

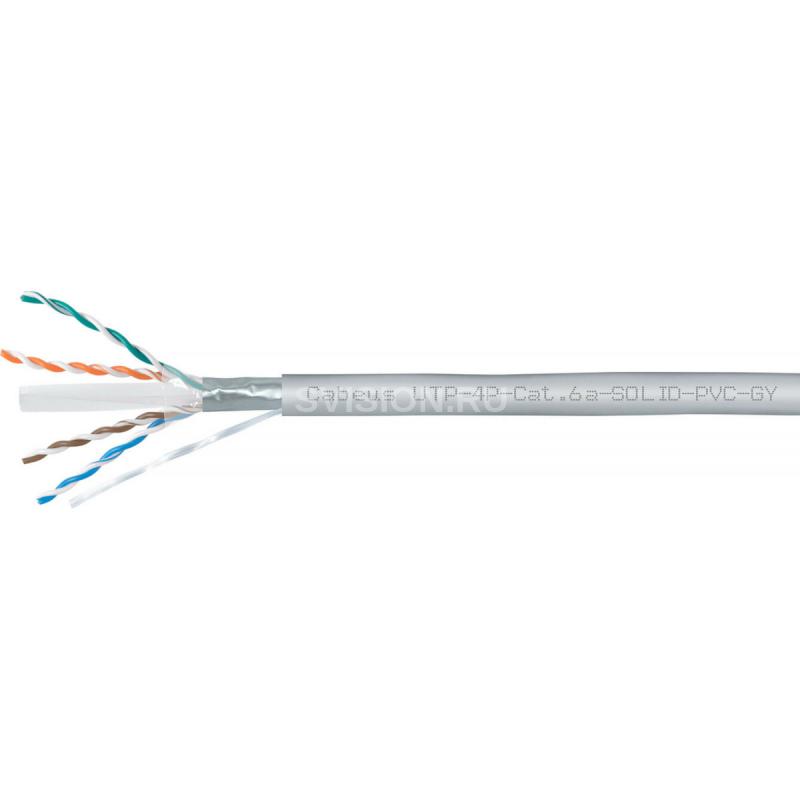

Cabeus UTP-4P-Cat.6a-SOLID-PVC-GY Кабель витая пара UTP (U/UTP), категория 6A, 4 пары (23 AWG), одножильный, PVC нг(А)-LS, серый (305 м)

Четырехпарный кабель категории 6а на основе витой пары предназначен для использования в системах передачи данных со скоростью до 10 Гбит/c. Кабель выполнен в неэкранированном исполнении и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,57 мм (23 AWG). Внешняя оболочка выполнена из не распространяющего горение ПВХ. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах, в том числе где требуется гарантийная системная поддержка. Кабель поставляется на фанерном барабане. Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

ВНИМАНИЕ! Медные кабели Cabeus обеспечивают запас характеристик в8-9 дБ на 90 метров, в отличии от дешевого сегмента в1,5-2 дб. Остерегайтесь кабелей сомнительного качества.



Схема строения кабеля

1 – Внешняя оболочка 2 – Rip-cord (разрывная нить) 3 – Изоляционная лента 4 – Пленка из полиэстера 5 – Медный проводник 6 – Сепаратор 7 – Изоляция проводника



Особенности

Параметр Значение Напряжение не более 50 В Категория 6a Число пар 4 Тип U/UTP Диаметр проводника 0,57 ± 0,005 мм (23 AWG) Проводник (жила) одножильный, электротехническая медь Материал оболочки кабеля поливинилхлорид (PVC) Цвет серый Применение внутренняя прокладка Масса 18 ± 0,5кг Упаковка фанерный барабан Длина кабеля 305м



Технические характеристики Cabeus UTP-4P-Cat.6a-SOLID-PVC-GY

Технические параметры

Категория 6а Тип U/UTP Соответствие стандартам ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 Применение внутренняя прокладка Проводник Материал одножильный, электротехническая медь Диаметр 0,57 ± 0,005 мм (23 AWG) Изоляция проводника Материал полиэтилен (PЕ) Диаметр проводника по изоляции 1,12 ± 0,05 мм Оболочка кабеля Материал поливинилхлорид (PVC) Толщина 0,55 ± 0,05 мм Диаметр кабеля 7,3 ± 0,5 мм Цвет серый Параметры кабеля Упаковка фанерный барабан Длина 305 ± 1,5м Допустимое растягивающие усилие не более 110Н Допустимый радиус изгиба не менее 8 Ø Допустимая температура хранения от -20 до +60 Допустимая температура эксплуатации от -20 до +60 Допустимая температура монтажа от 0 до +50 Электрические характеристики Волновое сопротивление 100 ± 15Ом Разброс задержки распространения (1~100 МГц) ≤20 нс/100 м Омическая асимметрия ≤5% Напряжение не более 50 В



Частотные характеристики

Частота, МГц RL, дБ IL, дБ/100м NEXT, дБ ACR-N, дБ PS NEXT, дБ ACR-F, дБ PS ACR-F, дБ 1,00 - 2,00 100 98 97 105 105 4,0 27 3,8 100 97 97 105 102 10 30 6,0 100 95 97 97 94 16 30 7,6 100 93 97 93 90 20 30 8.5 100 92 97 91 88 31.25 30 10.7 100 90 97 87 84 62.5 30 15.4 100 86 97 81 78 100 30 19.8 100 85 97 77 74 125 26 22.5 95 75 92 75 72 155.5 26 25.4 94 72 91 73 70 175 25 27.1 93 70 90 72 69 200 25 29.2 92 67 89 71 68 250 24 28.1 90 62 87 69 66 300 24 30.0 89 58 86 67 64 400 23 38.3 87 48 84 64 61 500 22 44.8 85 40 82 61 58
