Cabeus UTP-4P-Cat.6-SOLID-GY-100

Описание Cabeus UTP-4P-Cat.6-SOLID-GY-100

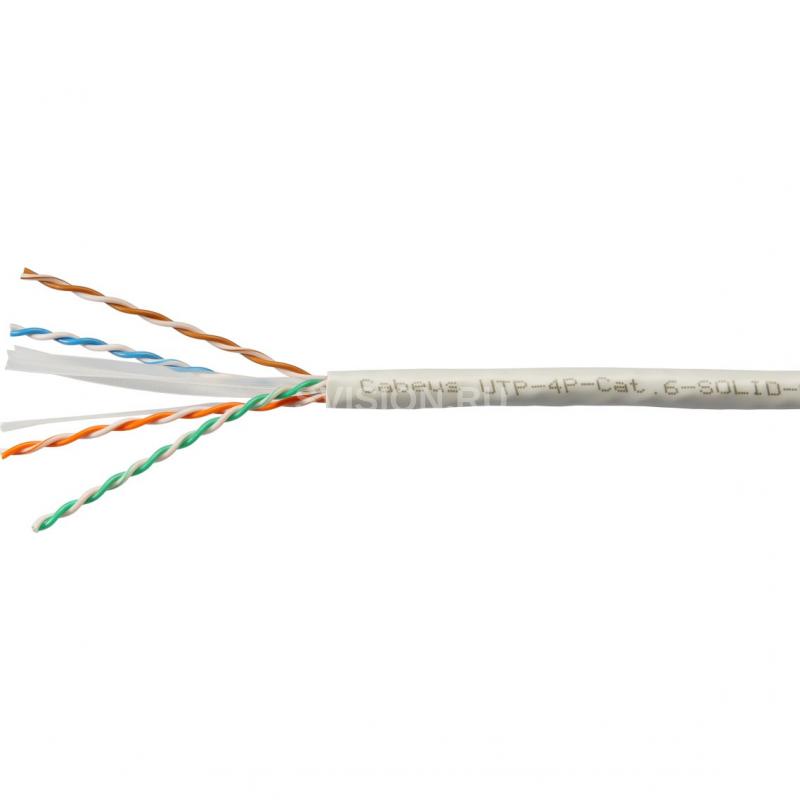

Cabeus UTP-4P-Cat.6-SOLID-GY-100 Кабель витая пара UTP (U/UTP), категория 6, 4 пары (23 AWG), одножильный, PVC нг(А)-LS, серый (100 м)

Основа качества кабелей Cabeus

• Проводник – использование только первичной электротехнической меди (влияет на показатели затухание/ сопротивление)
• Изоляция проводника – высокоскоростной полиэтилен
• Оболочка кабеля – качественные ПВХ/LSZH/LTx полимеры
• Соответствие ГОСТ 54429 и ТР ТС 004/2011
• Пожарная сертификация – ГОСТ 31565 на групповую прокладку нг(А), LS/HF/LTx
• Непрерывный контроль основных параметров кабеля при изготовлении на тестовом оборудовании AESA/Fluke
• Исключение использования вторичного сырья на любом этапе производства кабеля

Схема строения кабеля

1 – Внешняя оболочка 2 – Rip-cord (разрывная нить) 3 – Сепаратор 4 – Медный проводник (одножильный) 5 – Изоляция проводника



Особенности

Параметр Значение Напряжение не более 50 В Категория 6 Число пар 4 Тип U/UTP Диаметр проводника 0,57 ± 0,005 мм (23 AWG) Проводник (жила) одножильный, электротехническая медь Материал оболочки кабеля поливинилхлорид (PVC) Цвет серый Применение внутренняя прокладка Масса 4,8 ± 0,5 кг Упаковка картонная коробка Длина кабеля 100 м



Технические характеристики Cabeus UTP-4P-Cat.6-SOLID-GY-100

Технические параметры

Категория 6 Тип U/UTP Соответствие стандартам ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 Применение внутренняя прокладка Проводник Материал одножильный, электротехническая медь Диаметр 0,57 ± 0,005 мм (23 AWG) Изоляция проводника Материал полиэтилен высокой плотности (HDPE) Диаметр проводника по изоляции 1,01 ± 0,05 мм Оболочка кабеля Материал поливинилхлорид (PVC) Толщина 0,6 ± 0,05мм Диаметр кабеля 6,2 ± 0,5 мм Цвет серый Параметры кабеля Упаковка картонная коробка Длина 100 ± 1,5м Допустимое растягивающие усилие не более 110Н Допустимый радиус изгиба не менее 8 Ø Допустимая температура хранения от -20 до +60 Допустимая температура эксплуатации от -20 до +60 Допустимая температура монтажа от 0 до +50 Электрические характеристики Волновое сопротивление 100 ± 15Ом Разброс задержки распространения (1~100 МГц) ≤20 нс/100 м Омическая асимметрия ≤5% Напряжение не более 50 В



Частотные характеристики

Частота, МГц RL, дБ IL, дБ/100м NEXT, дБ PS NEXT, дБ ELFEXT, дБ PS ELFEXT, дБ 1,00 20,0 2,00 74,3 72,3 67,8 64,8 4,0 20,3 3,8 65,3 63,3 55,8 52,8 8,0 24,5 5,3 60,8 58,8 49,7 46,7 10,0 25,0 6,0 59,3 57,3 47,8 44,8 16,0 25,0 8,2 47,3 44,3 39,7 36,7 20,0 25,0 9,3 45,8 42,8 37,7 34,7 25,0 24,3 10,4 44,3 41,3 35,8 32,8 31,25 23,6 11,7 42,9 39,9 33,9 30,9 62,5 21,5 17,0 38,4 35,4 27,8 24,8 100,0 20,1 22,0 35,3 32,3 23,8 20,8 200,0 18,0 29,0 39,8 37,8 21,8 18,8 250,0 17,3 32,8 38,3 36,3 19,8 16,8
