Cabeus STP-4P-Cat.6a-SOLID-IN-LSZH

Описание Cabeus STP-4P-Cat.6a-SOLID-IN-LSZH

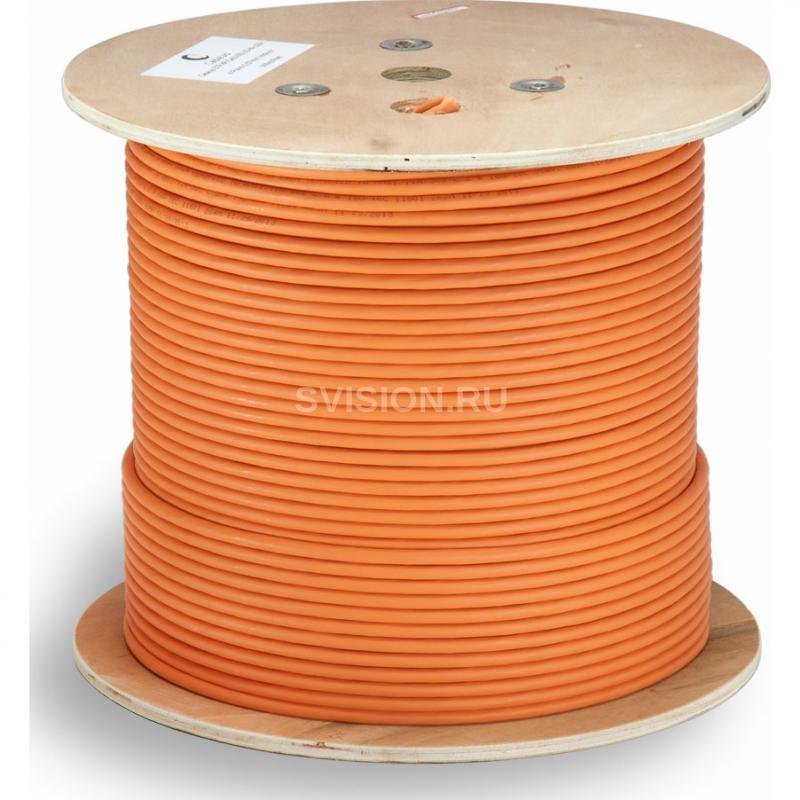

Cabeus STP-4P-Cat.6a-SOLID-IN-LSZH Кабель витая пара экранированная STP (U/FTP), категория 6a (10GBE), 4 пары, (23 AWG), одножильный (solid), каждая пара в экране (фольга), LSZH, нг(А)-HF, (305 м)

Четырехпарный кабель категории 6а на основе витой пары предназначен для использования в системах передачи данных со скоростью до 10 Гбит/c. Кабель выполнен в экранированном исполнении U/FTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,57 мм (23 AWG). Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником. Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах, в том числе где требуется гарантийная системная поддержка. Кабель поставляется на фанерном барабане. Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

Особенности

Параметр Значение Напряжение не более 50 В Категория 6a Число пар 4 Тип U/FTP Диаметр проводника 0,57 ± 0,005 мм (23 AWG) Проводник (жила) одножильный, электротехническая медь Материал оболочки кабеля LSZH, нг(А)-HF Цвет оранжевый Применение внутренняя прокладка Масса 18 ± 0,5кг Упаковка фанерный барабан Длина кабеля 305м



Технические характеристики Cabeus STP-4P-Cat.6a-SOLID-IN-LSZH

Технические параметры

Категория 6а Тип U/FTP Соответствие стандартам ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 Применение внутренняя прокладка Проводник Материал одножильный, электротехническая медь Диаметр 0,57 ± 0,005 мм (23 AWG) Изоляция проводника Материал вспененный полиэтилен (PЕ foam) Диаметр проводника по изоляции 1,33 ± 0,05 мм Экранирование Индивидуальный экран полиэфирная алюминиевая фольга Дренажный проводник одножильный, луженая медь Оболочка кабеля Материал LSZH, нг(А)-HF Толщина 0,55 ± 0,05 мм Диаметр кабеля 7,3 ± 0,5 мм Цвет оранжевый Параметры кабеля Упаковка фанерный барабан Длина 305 ± 1,5м Допустимое растягивающие усилие не более 110Н Допустимый радиус изгиба не менее 8 Ø Допустимая температура хранения от -20 до +60 Допустимая температура эксплуатации от -20 до +60 Допустимая температура монтажа от 0 до +50 Электрические характеристики Волновое сопротивление 100 ± 15Ом Разброс задержки распространения (1~100 МГц) ≤20 нс/100 м Омическая асимметрия ≤5% Напряжение не более 50 В



Частотные характеристики

Частота, МГц RL, дБ IL, дБ/100м NEXT, дБ ACR-N, дБ PS NEXT, дБ ACR-F, дБ PS ACR-F, дБ 1,00 - 2,00 100 98 97 105 105 4,0 27 3,8 100 97 97 105 102 10 30 6,0 100 95 97 97 94 16 30 7,6 100 93 97 93 90 20 30 8.5 100 92 97 91 88 31.25 30 10.7 100 90 97 87 84 62.5 30 15.4 100 86 97 81 78 100 30 19.8 100 85 97 77 74 125 26 22.5 95 75 92 75 72 155.5 26 25.4 94 72 91 73 70 175 25 27.1 93 70 90 72 69 200 25 29.2 92 67 89 71 68 250 24 28.1 90 62 87 69 66 300 24 30.0 89 58 86 67 64 400 23 38.3 87 48 84 64 61 500 22 44.8 85 40 82 61 58
