Cabeus SSTP-4P-Cat.7a-SOLID-IN-LSZH

Описание Cabeus SSTP-4P-Cat.7a-SOLID-IN-LSZH

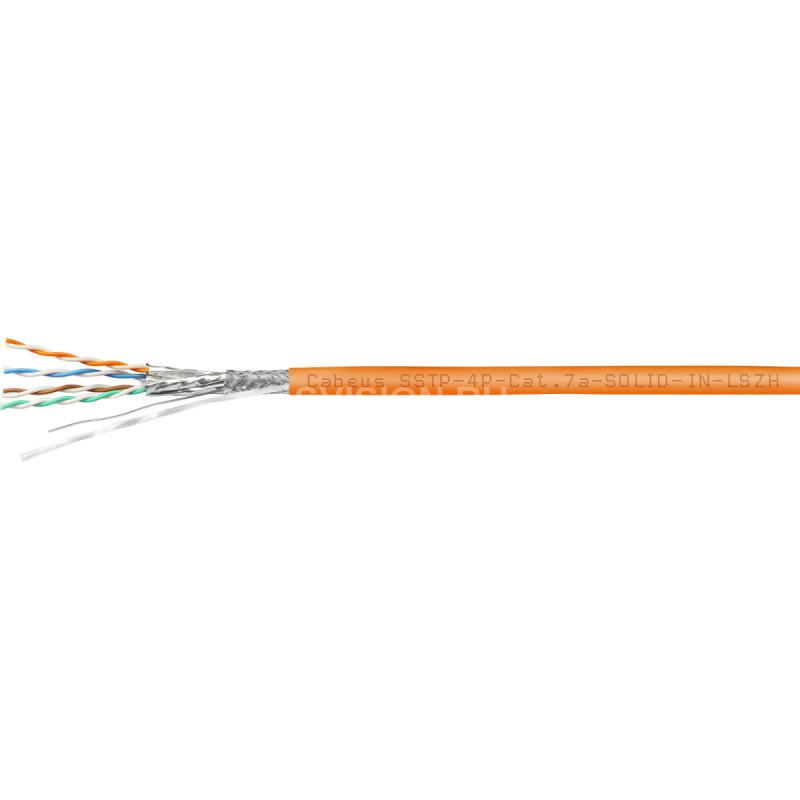

Cabeus SSTP-4P-Cat.7a-SOLID-IN-LSZH Кабель экранированная витая пара SSTP (S/FTP), категория 7a (расширенный диапазон рабочих частот до 1000MHz), 4 пары (23 AWG), одножильный (solid), LSZH, нг(А)-HF, (305 м)

Четырехпарный кабель категории 7а на основе витой пары предназначен для использования в системах передачи данных со скоростью до 10/40 Гбит/c с частотой до 1000 МГц. Кабель выполнен в экранированном исполнении S/FTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 23 AWG. Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником и оплеткой из проволок на основе алюминиево-магниевого сплава. Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель поставляется на фанерном барабане. Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

ВНИМАНИЕ! Медные кабели Cabeus обеспечивают запас характеристик в8-9 дБ на 90 метров, в отличии от дешевого сегмента в1,5-2 дб. Остерегайтесь кабелей сомнительного качества.



Схема строения кабеля

1 – Внешняя оболочка 2 – Rip-cord (разрывная нить) 3 – Оплетка из алюминиево-магниевого сплава 4 – Дренажный проводник 5 – Экран из полиэфирной алюминиевой фольги 6 – Медный проводник 7 – Изоляция проводника



Особенности

Параметр Значение Напряжение не более 50 В Категория 7a Число пар 4 Тип S/FTP Диаметр проводника 0,57 ± 0,005 мм (23 AWG) Проводник (жила) одножильный, электротехническая медь Материал оболочки кабеля LSZH, нг(А)-HF Цвет оранжевый Применение внутренняя прокладка Масса 19,5 ± 0,5кг Упаковка фанерный барабан Длина кабеля 305м



Технические характеристики Cabeus SSTP-4P-Cat.7a-SOLID-IN-LSZH

Технические параметры

Категория 7a Тип S/FTP Соответствие стандартам ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 Применение внутренняя прокладка Проводник Материал одножильный, электротехническая медь Диаметр 0,57 ± 0,005 мм (23 AWG) Изоляция проводника Материал вспененный полиэтилен (PЕ foam) Диаметр проводника по изоляции 1,34 ± 0,05 мм Экранирование Внешний экран оплетка из проволок на основе алюминиево-магниевого сплава, покрытие 80% Индивидуальный экран полиэфирная алюминиевая фольга Дренажный проводник одножильный, луженая медь Оболочка кабеля Материал LSZH, нг(А)-HF Толщина 0,60 ± 0,05 мм Диаметр кабеля 7,6 ± 0,2 мм Цвет оранжевый Параметры кабеля Упаковка фанерный барабан Длина 305 ± 1,5м Допустимое растягивающие усилие не более 110Н Допустимый радиус изгиба не менее 8 Ø Допустимая температура хранения от -20 до +60 Допустимая температура эксплуатации от -20 до +60 Допустимая температура монтажа от 0 до +50 Электрические характеристики Волновое сопротивление 100 ± 15Ом Разброс задержки распространения (1~100 МГц) ≤20 нс/100 м Омическая асимметрия ≤5% Напряжение не более 50 В



Частотные характеристики

Частота, МГц RL, дБ IL, дБ/100м NEXT, дБ PS NEXT, дБ ACR-F, дБ PS ACR-F, дБ 1 22.0 2.9 108.0 105.0 95.0 98.0 4 25.0 5.4 101.1 98.0 90.0 93.0 10 28.0 8.5 98.0 95.0 86.0 89.0 20 28,0 12,1 93.0 90,0 80,0 83,0 30 27,0 14.8 88,0 85,0 76,0 79,0 100 24,0 10.7 83,0 90,0 97,0 79,0 150 22,0 15.4 81,0 86,0 97,0 69,0 200 21,0 19.8 81,0 85,0 97,0 66,0 250 20,0 28.1 90,0 62,0 87,0 63,0 300 19.0 30.0 89,0 58,0 86,0 61,0 400 19.0 38.3 73.0 70.0 45,0 52,0 500 19.0 44.8 73.0 70.0 47,0 50,0 600 19.0 72.9 73.0 70.0 45.0 48.0 750 19 50.5 83 80 58 55 900 19 55.9 82 79 57 54 1000 19 58.5 82 70 52 49
