Cabeus PL-12-Cat.6 10"-SH-Dual

Описание Cabeus PL-12-Cat.6 10"-SH-Dual

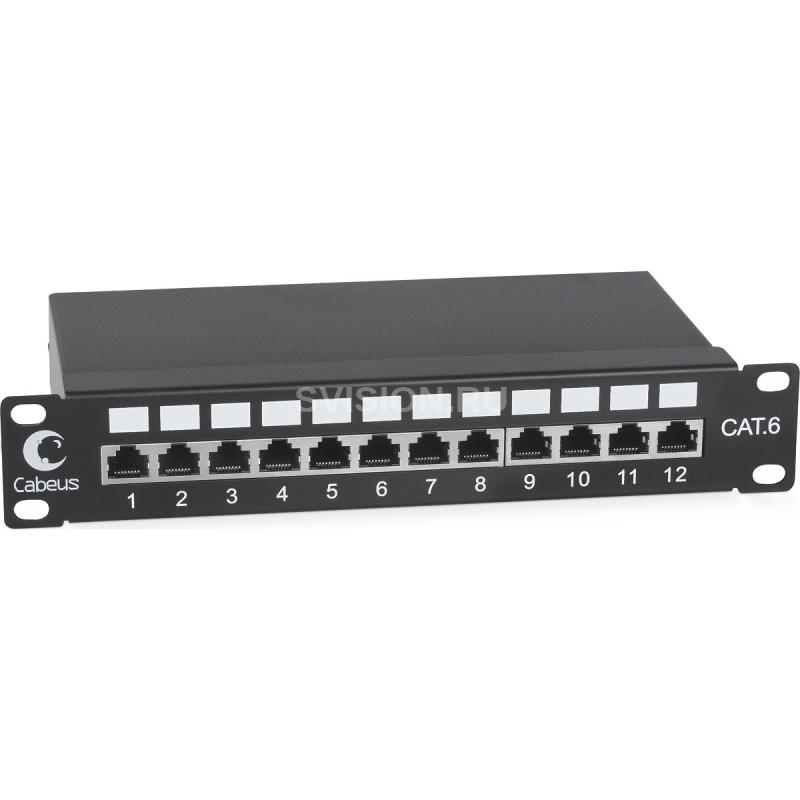

Cabeus PL-12-Cat.6 10"-SH-Dual IDC Патч-панель 10", установочный размер 236 мм, 12 портов RJ-45 полностью экранированная, категория 6, Dual IDC

Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров. Экранированная патч-панель Cabeus выполнена в 10” формате и предназначена для установки в телекоммуникационные шкафы. Соответствует характеристикам категории 6. С лицевой стороны все порты пронумерованы. Корпус полностью металлический с разборной крышкой. Имеется проводник заземления. С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B. Ножи контактов располагаются под 45°, что лучше сказывается на передаточных характеристиках разъема. Для заделки проводников подходит нож тип 110 и Krone. Патч-панель имеет встроенный задний организатор для фиксации кабелей и дополнительный фиксатор экрана кабеля.

Описание

• Тип установки: шкаф или стойка 10''
• Высота: 1U (12 портов)
• Категория: 6
• Полоса пропускания: 250 МГц
• Тип разъема: RJ45/8р8с
• Исполнение: экранированное
• Тип терминирования: 110/Krone

Комплект поставки

• Патч-панель – 1шт
• Стяжка нейлоновая – 12шт
• Комплект крепежа (винт, шайба, гайка М6) – 4шт
• Упаковка: индивидуальная картонная коробка

Соответствие стандартам

• ISO/IEC 11801, TIA/EIA-568, ГОСТ Р 28601, ГОСТ Р 53246

Технические характеристики Cabeus PL-12-Cat.6 10"-SH-Dual

Технические характеристики

Параметр Значение Ширина (мм) 210 Высота (мм) 45 Глубина / Длина (мм) 130 Вес (кг) 0,9 Вес в упаковке (кг) 1,12 Ширина упаковки (мм) 280 Длина упаковки (мм) 190 Высота упаковки (мм) 100 Объем (м3) 0,005



Электрические характеристики

Параметр Значение Контактное сопротивление не более 20 мОм Сопротивление изоляции не менее 500 мОм



Эксплуатация

• Подключаемые проводники: одножильные 22 – 25 AWG
• Количество подключений: не менее 750 циклов
• Усилие удержания разъема: 50Н/1 мин
• Допустимая температура хранения: от -40 до +70
• Допустимая температура монтажа: от 0 до +50
• Допустимая температура эксплуатации: от +5 до +60

Материалы

• Корпус: сталь 1,6 мм, крышка из стали толщиной 1,0 мм
• Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм
• Корпус: ударопрочный ABS-пластик, UL-94V-0
• Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
• Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля
• IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова

Особенности конструкции

• Цифровая маркировка портов с лицевой стороны панели
• Дополнительные площадки для маркировки с лицевой стороны
• Цифровая маркировка IDC контактов
• Встроенный задний кабельный организатор кабеля
• Проводник заземления
• Съемная металлическая крышка быстрого монтажа

Поддерживаемые приложения

• 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
