Cabeus FTP-4P-Cat.5e-SOLID-LSLTx-GY

Описание Cabeus FTP-4P-Cat.5e-SOLID-LSLTx-GY

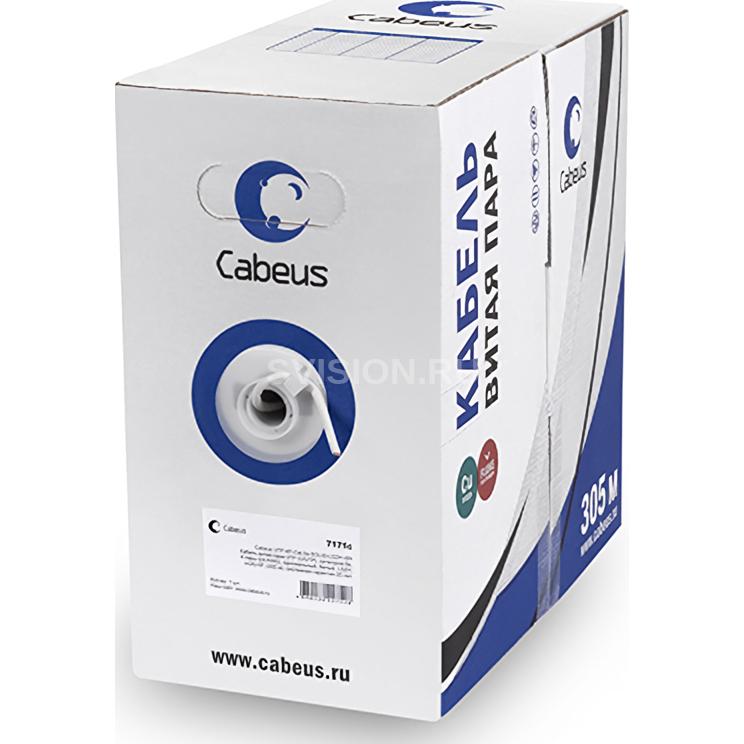

Cabeus FTP-4P-Cat.5e-SOLID-LSLTx-GY Кабель витая пара экранированная FTP (F/UTP), категория 5e, 4 пары (24 AWG), одножильный, серый, экран - фольга, нг(А)-LSLTx, (305 м)

Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в экранированном исполнении F/UTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,50 мм (24 AWG). Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником. Внешняя оболочка выполнена из не распространяющего горение ПВХ с низким дымо- и газовыделением и низкой токсичностью продуктов горения. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах, в том числе где требуется гарантийная системная поддержка. Кабель поставляется в картонной коробке «easy-pull box». Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

Основа качества кабелей Cabeus

• Проводник – использование только первичной электротехнической меди (влияет на показатели затухание/ сопротивление)
• Изоляция проводника – высокоскоростной полиэтилен
• Оболочка кабеля – качественные ПВХ/LSZH/LTx полимеры
• Соответствие ГОСТ 54429 и ТР ТС 004/2011
• Пожарная сертификация – ГОСТ 31565 на групповую прокладку нг(А), LS/HF/LTx
• Непрерывный контроль основных параметров кабеля при изготовлении на тестовом оборудовании AESA/Fluke
• Исключение использования вторичного сырья на любом этапе производства кабеля

Схема строения кабеля

Параметр Значение Напряжение не более 145 В Категория 5e Число пар 4 Тип F/UTP Диаметр проводника 0,50 ± 0,01 мм (24 AWG) Проводник (жила) одножильный, электротехническая медь Материал оболочки кабеля ПВХ нг(А)- LSLTx Цвет серый Применение внутренняя прокладка Масса 13,2 ± 0,5кг Упаковка картонная коробка Длина кабеля 305м



Технические характеристики Cabeus FTP-4P-Cat.5e-SOLID-LSLTx-GY

Технические параметры

Категория 5e Тип F/UTP Соответствие стандартам ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 Применение внутренняя прокладка Проводник Материал одножильный, электротехническая медь Диаметр 0,50 ± 0,01 мм (24 AWG) Изоляция проводника Материал полиэтилен высокой плотности (HDPE) Диаметр проводника по изоляции 1,04 ± 0,05 мм Экранирование Внешний экран полиэфирная алюминиевая фольга Дренажный проводник одножильный, электротехническая медь Оболочка кабеля Материал ПВХ, нг(А)-LSLTx Толщина 0,6 ± 0,05 мм Диаметр кабеля 6,1 ± 0,4 мм Цвет серый Параметры кабеля Упаковка картонная коробка Длина 305 ± 1,5м Допустимое растягивающие усилие не более 110Н Допустимый радиус изгиба не менее 8 Ø Допустимая температура хранения от -20 до +60 Допустимая температура эксплуатации от -20 до +60 Допустимая температура монтажа от 0 до +50 Электрические характеристики Волновое сопротивление 100 ± 15Ом Разброс задержки распространения (1~100 МГц) ≤20 нс/100 м Омическая асимметрия ≤5% Напряжение не более 145 В



Частотные характеристики

Частота, МГц RL, дБ IL, дБ/100м NEXT, дБ PS NEXT, дБ ELFEXT, дБ PS ELFEXT, дБ 1,00 20,0 2,00 65,3 62,3 63,8 60,8 4,0 23,0 4,0 56,3 53,3 51,7 48,7 8,0 24,5 5,8 51,8 48,8 45,7 42,7 10,0 25,0 6,5 50,3 47,3 43,8 40,8 16,0 25,0 8,2 47,3 44,3 39,7 36,7 20,0 25,0 9,3 45,8 42,8 37,7 34,7 25,0 24,3 10,4 44,3 41,3 35,8 32,8 31,25 23,6 11,7 42,9 39,9 33,9 30,9 62,5 21,5 17,0 38,4 35,4 27,8 24,8 100,0 20,1 22,0 35,3 32,3 23,8 20,8
