Болид ШПС-24(исп. 12)

Описание Болид ШПС-24(исп. 12)

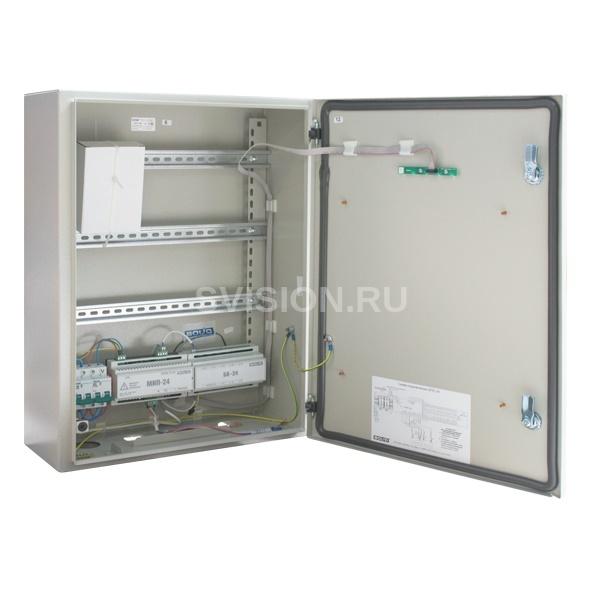

Болид ШПС-24(исп. 12) - шкаф с резервированным источником питания для монтажа средств пожарной автоматики. Класс защиты IP54. ПС предназначены для размещения в них приборов пожарной автоматики, приёмно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 24 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020. ШПС рассчитаны на совместное использование с ППКУП "Сириус", пультом контроля и управления охранно-пожарным "С2000М" и их исполнениями. Основное отличие от предыдущих исполнений: данные исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020 ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ", "С2000-КДЛ-2И", "Рупор исп.02", "С2000-PGE", "С2000-PGE исп.01", "С2000-Ethernet", "С2000-РПИ" и другие, имеющие возможность крепления на DIN-рейку. ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями. Внутри шкафа установлены:

1. модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
2. блок коммутации "БК-24-RS485", который позволяет организовать: - Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС - Одна линия RS-485 для подключения компонентов ППКП внутри ШПС - 7 выходов для подключения к приборам внутреннего интерфейса RS-485 - 7 выходных каналов 24 В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
3. общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
4. индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)

ШПС-24 исп.11 имеет прозрачное окно

ШПС-24 исп.12 имеет степень защиты корпуса IP54 Схема подключения ШПС-24 исп.10, ШПС-24 исп.11, ШПС-24 исп.12
